特長

フルハイビジョンで鮮明な映像

※JPEGに圧縮しているため多少画像が劣化しています。

新規格AHD方式を採用したフルハイビジョンカメラ。
AHDカメラは地上デジタルテレビ放送と同じ1920x1080(1080P)の解像度で、従来のアナログカメラ(25〜48万画素)より鮮明な映像を撮像します。

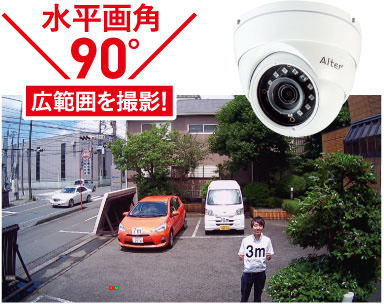

水平視野角90°で広範囲を撮影

水平視野角を90°にすることで従来よりも広範囲を撮影できるようになりました！
建物内の角に設置すると死角を極力減らすことができます。

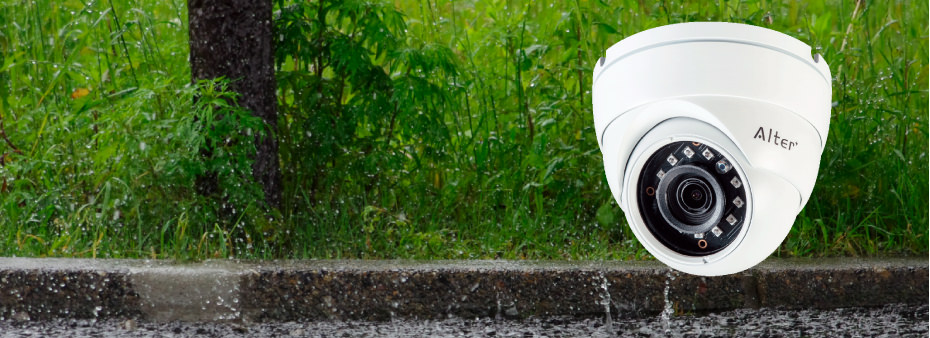

屋外に設置可能(IP66相当)

気密性の高いボディ(IP66相当)で雨ざらしの屋外環境下でも設置が可能です。

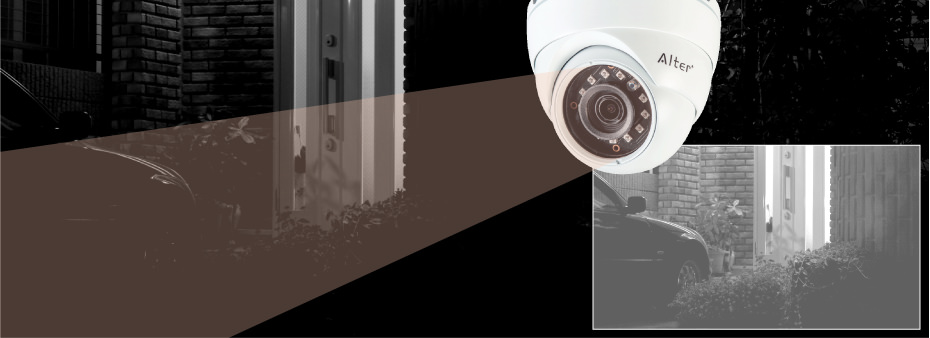

夜間撮影範囲15m(最大)

※画像はイメージです。赤外線は目に見えないため実際に光は出ません。

周囲が暗くなると搭載された明るさセンサーが自動で働き、夜間撮影モードに切り替わります。
夜間撮影時は最大で約15ｍまでの範囲を撮影可能です。
※夜間撮影時はモノクロ映像となり昼間の撮影と比較してノイズが多く映像の判別が難しくなります。

配線・設置

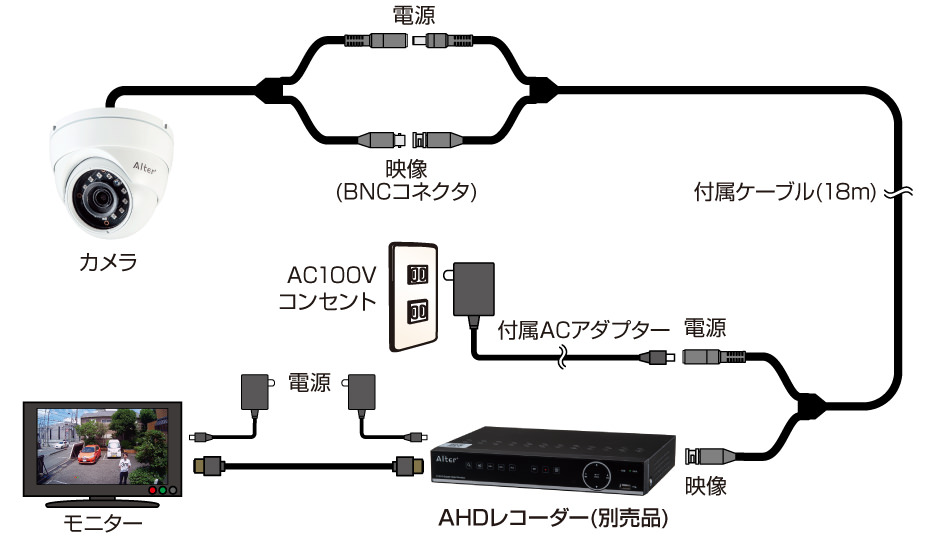

配線イメージ

カメラは天井と壁面のどちらにでも設置が可能です。
付属の18mケーブルを使用してモニターまで配線が可能です。

［AHDカメラご利用時のご注意］

• カメラは天井と壁面のどちらにでも設置が可能です。
• AHDカメラシリーズ(AH-120/AH-130)はモニターやテレビに直接接続することはできません
• 設置の際はAHD対応レコーダー(HR-104)をお求めの上、ご設置ください。また、当社従来品AD-N4シリーズ、AD-N4HDMIシリーズへの接続もできませんのでご注意下さい。

［設置上のご注意］

• 本製品を赤外線(熱)センサー機器の近くで使用した場合、本製品からの赤外線(熱)の影響で双方の機器が正常に動作しない可能性がございます。 本製品と赤外線(熱)センサーを近接設置する場合は少なくとも0.3m以上の間隔を開けた上で双方の機器に影響(誤動作)がないことを確認の上、設置してください。

別売品

AHDレコーダー(録画機)

AHDハイブリッドレコーダー　HR-104

• 価格オープンプライス
• JAN4560270961063

AHDカメラ利用時はAHDカメラに対応する録画機が必要です。
当社製の「HR-104」なら互換性の心配もなく安心してご利用いただけます！

延長ケーブル

AHDカメラ専用延長ケーブル　AL-AHD18M

• 価格オープンプライス
• JAN4560270961181

付属のケーブルで長さが足りない場合にお使いください。
付属ケーブルと合わせて最大36mまで延長できます。

仕様・付属品

製品仕様

パッケージ内容

1. AHDカメラx1
2. 接続ケーブル(18m)x1
3. 取付け用ネジセットx1
4. 自己融着テープx1
5. 取扱説明書x1

ダウンロード

製品カタログ (1.6MB)

取扱説明書 (1.2MB)
