特長
高性能HDD搭載
防犯システム向けに設計されたハードディスクを搭載。24時間365日の常時稼働でも安定した録画と耐久性を実現。安心してお使いいただけます。
高解像度カメラ対応
5MP（2560×2048）の高解像度の録画が可能です。
※録画解像度は最大5MP(約500万画素）ですが、接続するカメラの解像度以上の設定はできません。
高い映像出力機能
4Kモニターに出力可能
超高画質4K (800万画素)対応
4K 対応のテレビやモニターとレコーダーをHDMIケーブル接続することで、高画質のライブ映像の表示が可能です。
※接続するカメラによって映像画素数は変わります。
3つのモニターに同時出力
3つのモニタ HDMI/VGA/CVBS接続表示
同時出力が可能なので、複数のモニターで映像確認ができます。
※VGA・CVBS接続の場合は、映像のみとなります。
※CVBSは映像の表示のみでレコーダーの設定変更はできません。
充実した録画機能
動画圧縮方式 H.265対応
高画質な映像を従来よりも長く録画できるようになります。
スケジュール機能搭載
曜日・時間帯ごとに常時録画・イベント録画、解像度等をあらかじめ登録しておいた「スケジュール」内容に設定できます。
モーション検知エリア設定機能
モーション検知をするエリア（検知エリア）と検知しないエリア（非検知エリア）の設定ができるので、特定の場所の監視が可能です。
マスキング機能
撮影範囲で表示させたくない場所にマスキング（塗りつぶし）をする機能です。プライバシーに配慮した録画、撮影が可能です。
再生・バックアップ

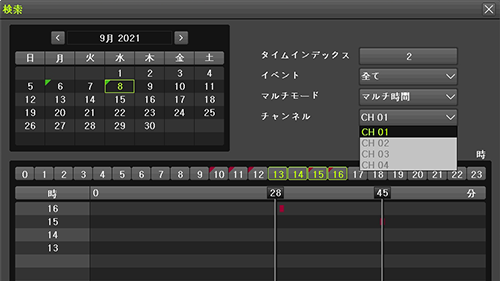

目的に応じて選べる検索機能
検索機能が充実しているので、視覚的にカレンダー画面からの選択や、日時指定なども可能です。
USBバックアップ
USBメモリースティック（最大32GBまで）に対応。動画のほかスナップショット（静止画）や設定・ログなども保存が可能です。
クラウド接続
専用アプリでクラウド接続
本機にLAN ケーブルを接続しクラウド接続（インターネット接続）することで、専用アプリでリモートアクセスが可能です。
ライブや録画映像をリモート操作
専用アプリを用いることでいつでもどこでもライブ映像や録画映像の閲覧・確認が可能です。
録画時間
録画の目安
| 設定 | カメラ台数 | |||
|---|---|---|---|---|
| 1台 | 2台 | 3台 | 4台 | |
| 解像度 1080P 画質 高 通常記録レート 10 イベント記録レート 10 |
123 日 | 61 日 | 40 日 | 30 日 |
| 解像度 1080P 画質 最高 通常記録レート 15 イベント記録レート 15 |
69 日 | 34 日 | 23 日 | 17 日 |
| 解像度 720P 画質 低 通常記録レート 5 イベント記録レート 5 |
739 日 | 369 日 | 246 日 | 184 日 |
HR-504の録画時間は解像度、画質、記録フレームレートの設定で変化します。
記録フレームレートや解像度を高く設定すると録画の画質が上がりますが録画時間が短くなります。
配線・設置

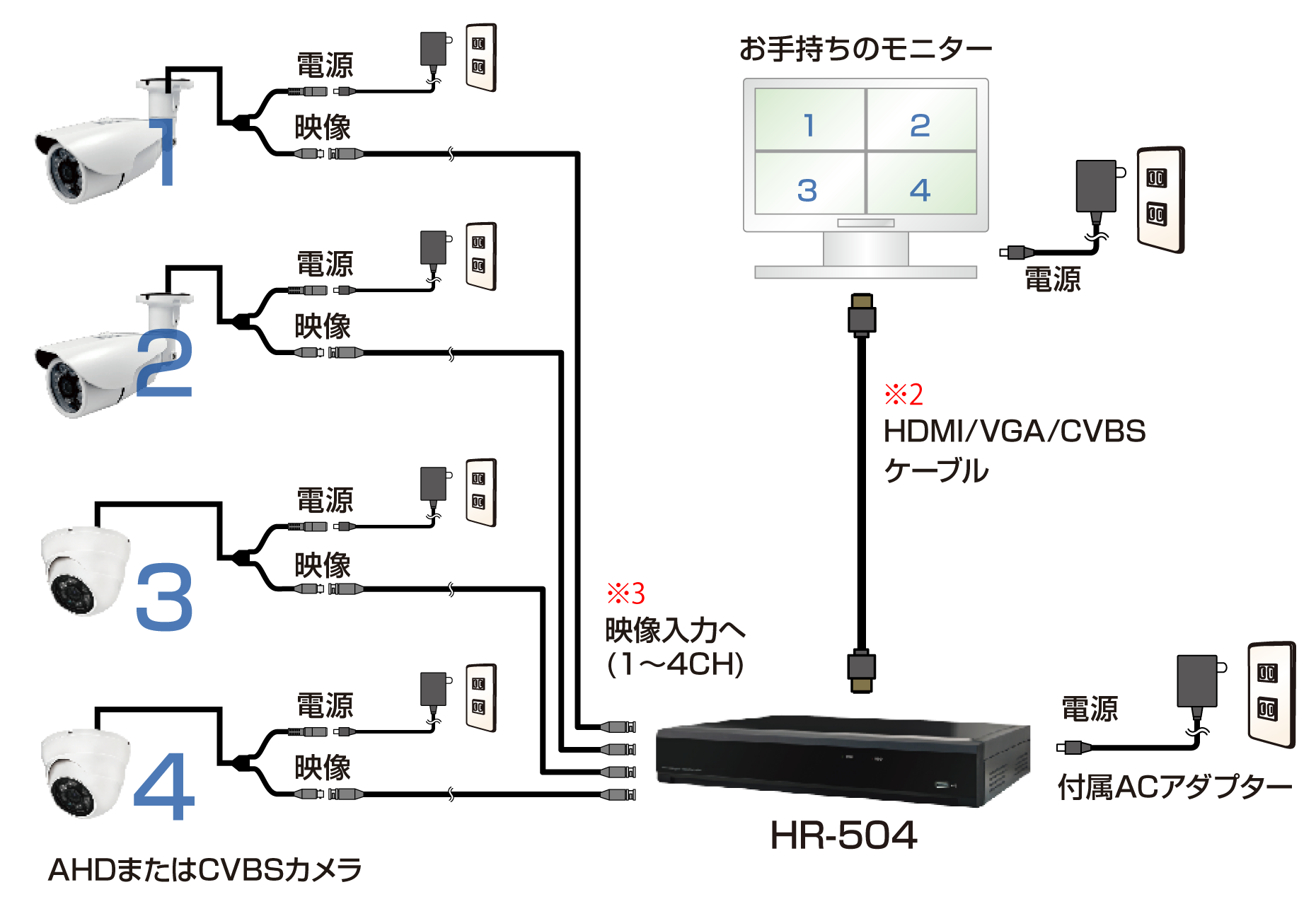

配線イメージ
カメラ4台を同時接続して録画することが可能です。
AHDカメラとアナログ(CVBS)カメラを混在させて接続することもできます。
- HR-504からカメラへの電源供給はできませんのでご注意ください。
- モニターへの接続は「HDMIケーブル」「VGAケーブル」「CVBSケーブル」が使用可能ですが本機には付属しておりませんので別途お客様の方でご用意ください。
- 弊社製アナログカメラまたはRCAプラグ出力のCVBSカメラを接続する場合、別途「BNC-RCA変換コネクタ(CN-01)」が必要となります。
仕様・パッケージ内容
製品仕様
ハイブリッドレコーダー HR-504
| 型式 | HR-504 | |
|---|---|---|
| 映像 | 入力 | 4CH(BNC-J) |
| 入力解像度 | 5MP / 4MP / 3MP / 1080 / 960H | |
| 出力 | HDMI × 1 / VGA × 1 / CVBS × 1 | |
| 出力解像度 | HDMI: 3840×2160 / 2560×1440 / 1920×1080 / 1280×1024 / 1024×768 VGA: 1920×1080 / 1280×1024 / 1024×768 CVBS: 720×480 |
|
| 音声 | 入力 | 4CH(RCA-J) |
| 出力 | HDMI × 1 / RCA × 1 | |
| 録画 | 圧縮方式 | H.265 / H.264 |
| 解像度 | 5MP/4MP/3MP/1080P/720P/960H/D1/2CIF/CIF ※カメラ解像度以上の設定は不可 | |
| 画質設定 | ５段階 | |
| フレームレート | 1〜3CH：1〜15fps / 4CH：1〜10fps | |
| 録画方法 | 連続/ スケジュール/ イベント( モーション/ 音声検知/ アラーム/ センサー) | |
| スケジュール設定 | 1週間分を1時間単位で設定可能 | |
| プリアラーム録画 | 可能 | |
| 上書き録画 | ON/OFF設定可能 | |
| 搭載ハードディスク | 2TB | |
| 再生 | 検索方法 | カレンダー検索/日時指定 |
| 操作 | 再生/ 早送り/ 早戻し/ 一時停止/ ズーム | |
| 早送り/ 早戻し速度 | ６段階(x2、x4、x8、x16、x32、x300) | |
| モーション検知 | 検出エリア | 各チャンネル14 × 15 マスで設定可能 |
| 感度設定 | ５段階 | |
| イベント | トリガー | モーション/ センサー/ 音声検知 |
| 動作 | ブザー/PTZ プリセット/ メール/ アラーム出力/ スポット/ プッシュ通知 | |
| 時間 | プリアラーム：5 秒 ポストアラーム：5 秒〜5 分 | |
| センサー入力 | 4CH（NO またはNC） | |
| アラーム出力 | 1CH（NO またはNC） | |
| バックアップ | 種類 | 動画(AVI) / 静止画(JPG) / ログ / 設定 |
| ストレージ | USBメモリ 最大32GB | |
| クラウド接続 | 対応OS | iOS / Android |
| スマホアプリ | SCCTV-Viewer | |
| インターフェース | メニュー表示言語 | 日本語 他22 ヶ国語を搭載 |
| USB | USB2.0 x2 | |
| LAN | RJ45x1 (10/100BASE) | |
| 端子台 | センサー入力x4 / アラーム出力x1 / RS-485x1 | |
| 同軸通信 | 可能(OSD/PTZ) | |
| 電源 | 付属AC アダプター(DC12V5A) | |
| 消費電力 | 60W( 最大) | |
| 外径寸法 | W300 x H49 x D209 mm ( 突起部を除く) | |
| 質量 | 約1540g (HDD を含む) | |
| 動作温度範囲 | +5℃～ +40℃ | |
外形図 単位:mm
パッケージ内容
- HR-504本体 ×1
- ACアダプター×1
- USBマウス×1
- 取扱説明書(保証書含む)×1
※付属品の外観や仕様は改良の為予告なく変更する場合があります。

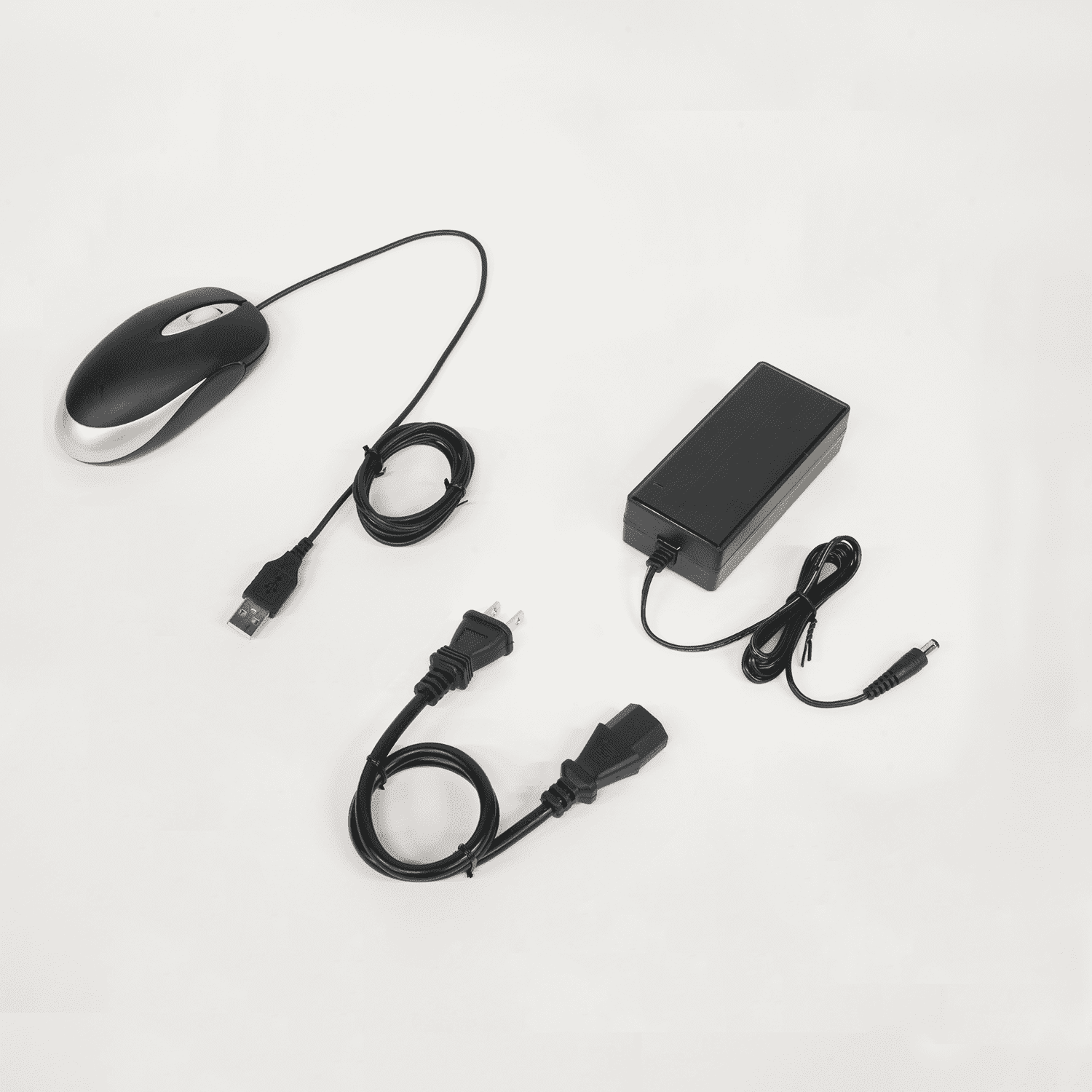

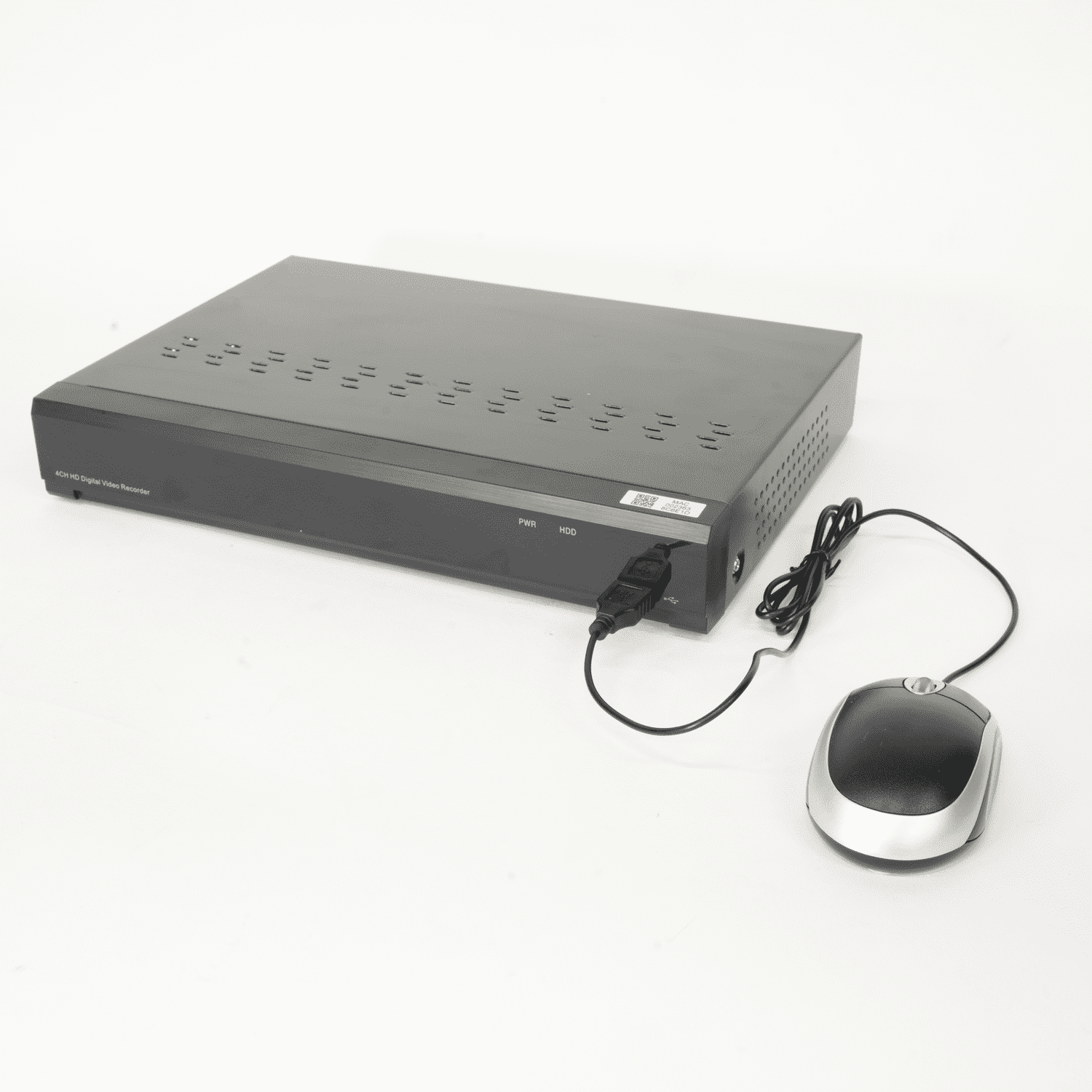

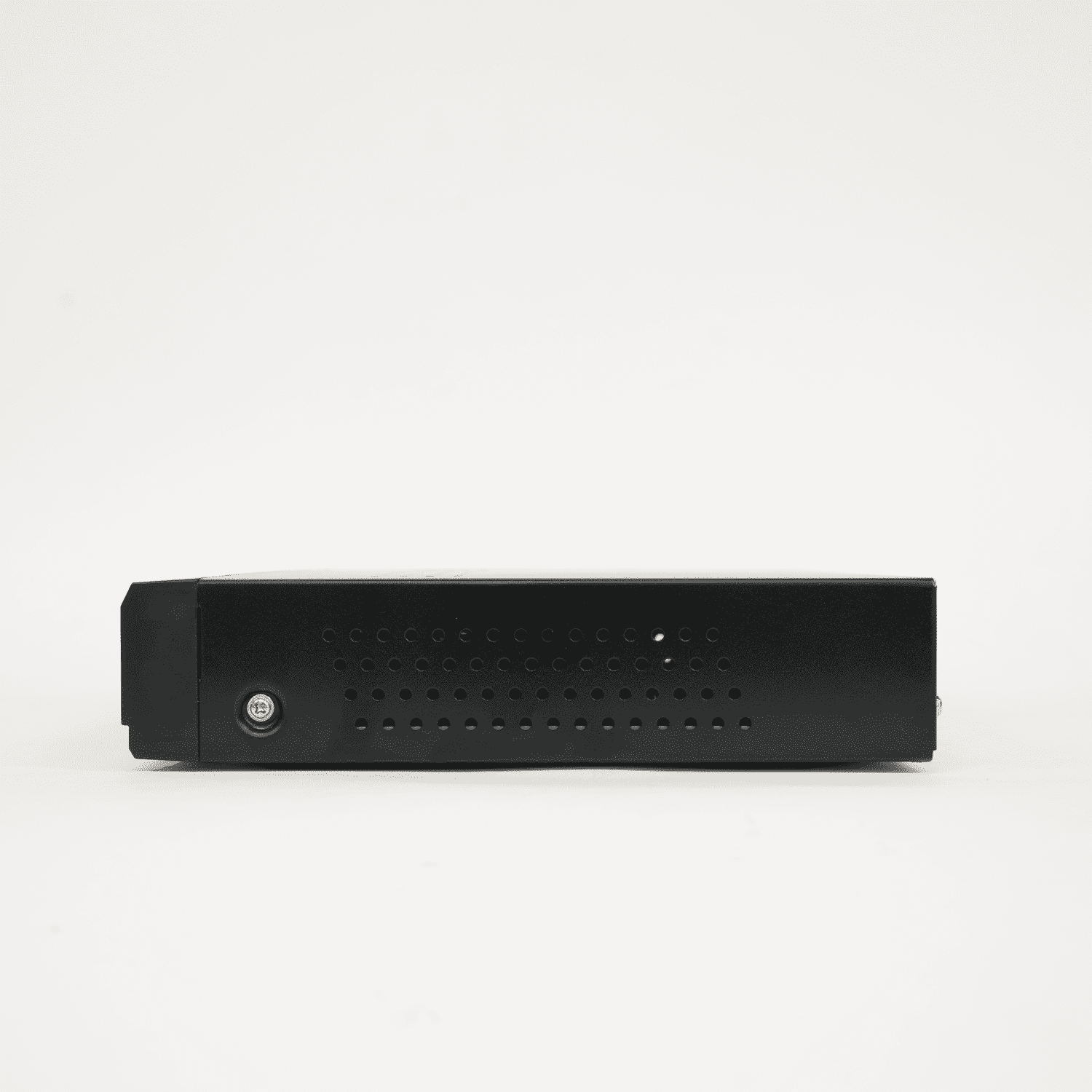

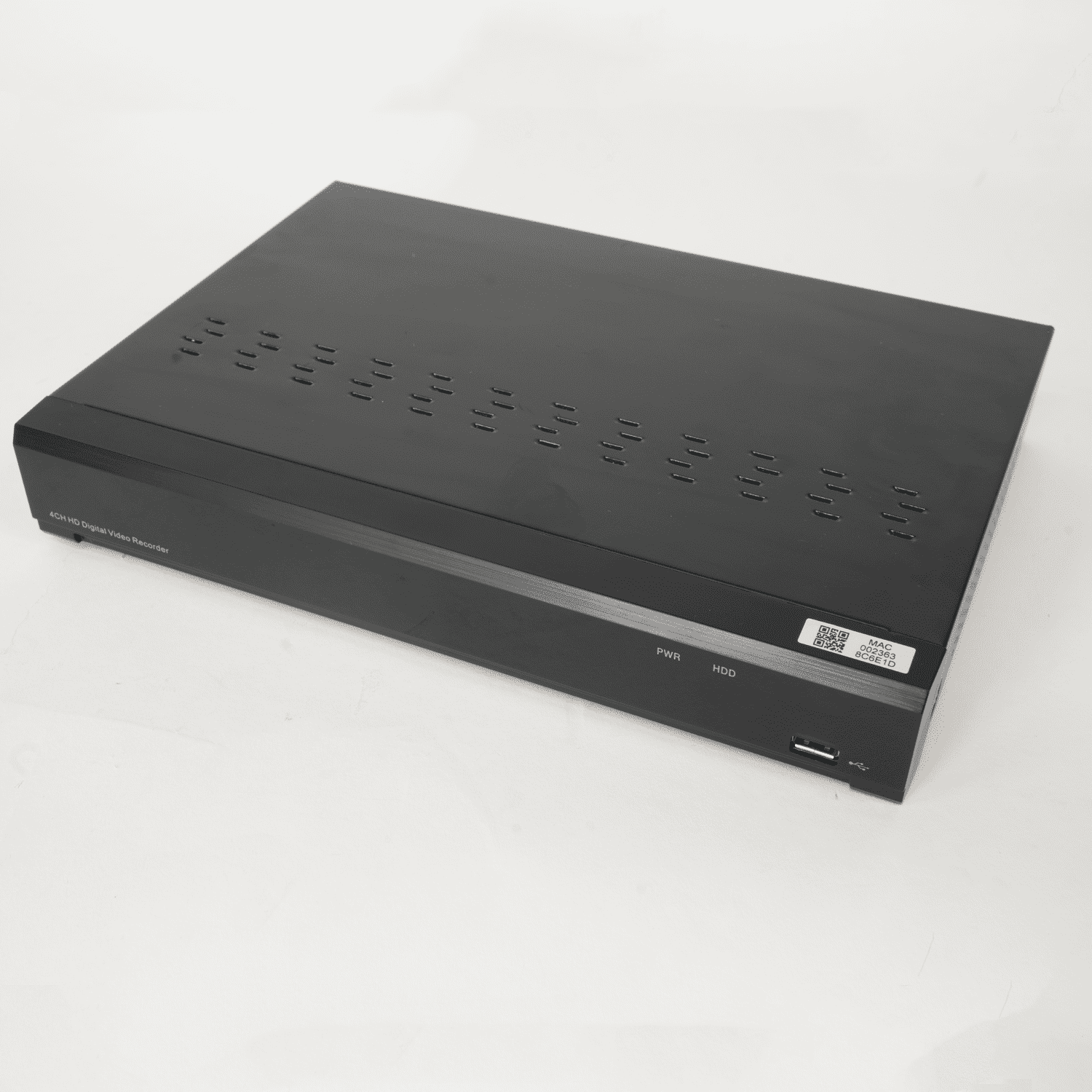

製品写真
ダウンロード
ハイブリッドレコーダー HR-504 取扱説明書 (15.9MB）
