無線カメラシリーズで４分割表示して映像を表示/録画される際のご注意

無線カメラセット【AT-2730WCS】【AT-2510MCS】
または受信機【AT-2622Rｘ】【AT-2512MRx】　を使用し、４分割表示で映像を表示/録画される際は以下の仕様にご注意ください。

上記型番の受信機は無線カメラを最大４台まで追加受信し、４分割表示が可能です。
その際、受信機からの映像出力配線は１系統のみの為、４分割した映像が１つの映像として出力されます。
よって、録画をされる場合も、４分割した映像が１つの映像として録画されますことをご理解ください。

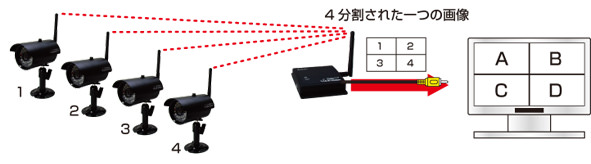

TV等にそのまま映す場合

4分割された映像が"1つの映像として"表示されます

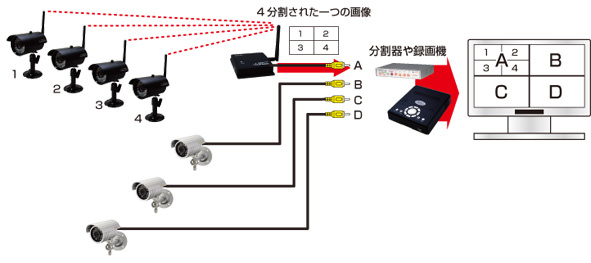

複数CHを同時表示できる分割器や録画機等に接続する場合


解説

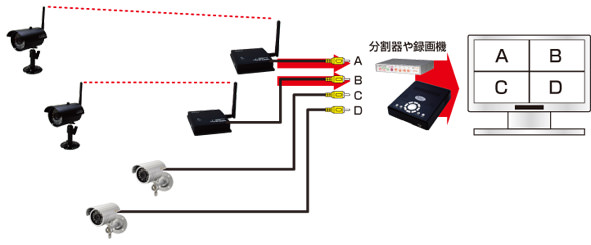

分割せずに別々に映像を表示(録画)したい場合
