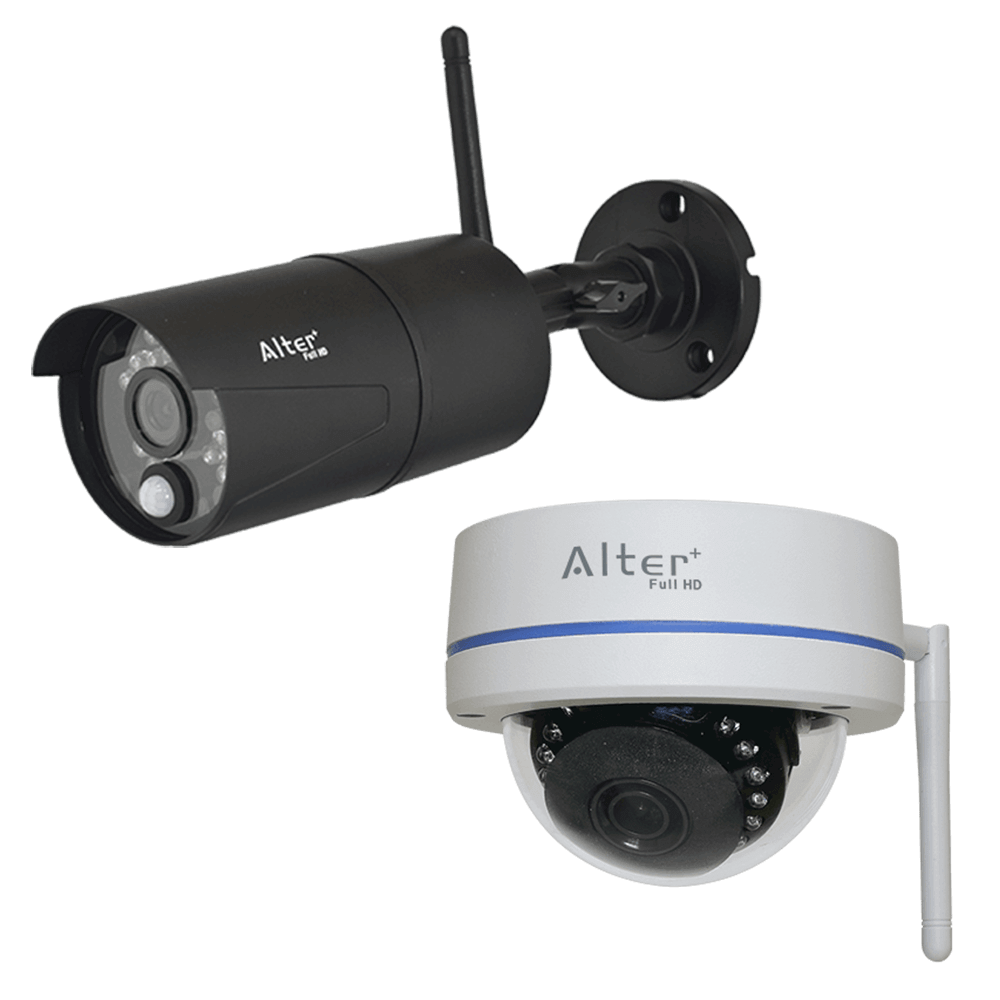

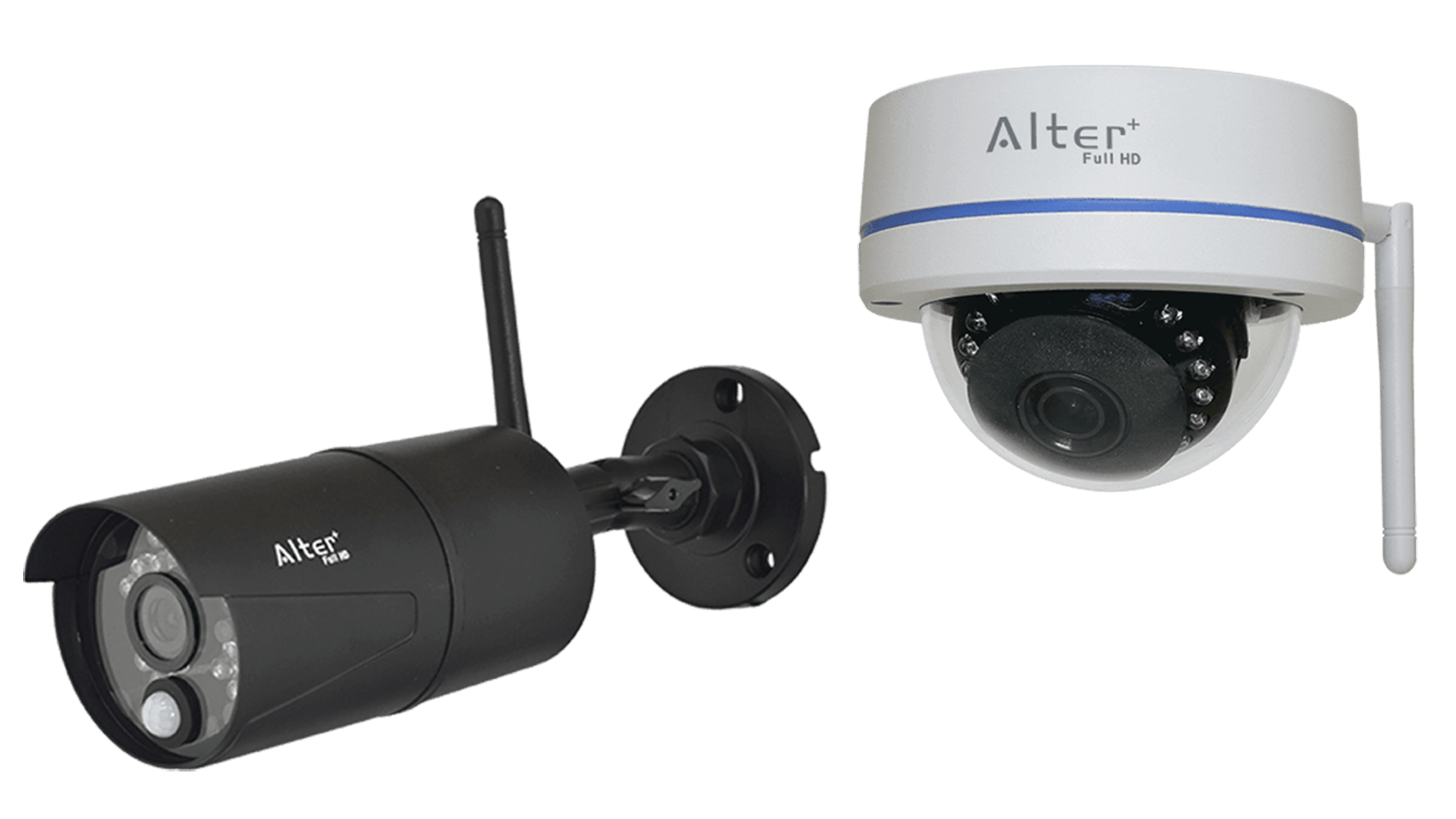

AFH-101専用
増設カメラ

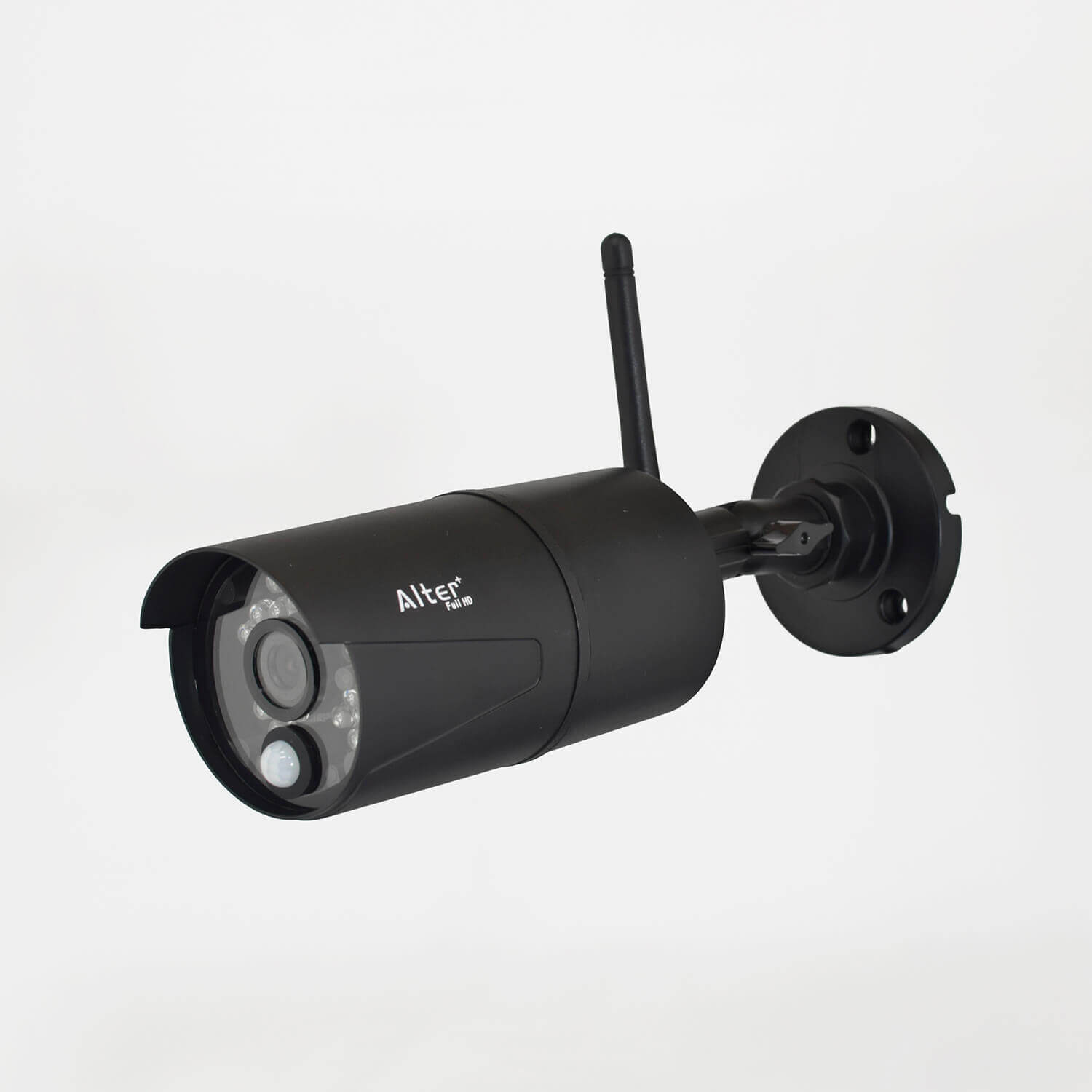

AFH-111Tx砲弾型

  • 価格オープンプライス
  • JAN4560270961129

AFH-131Txドーム型

  • 価格オープンプライス
  • JAN4560270961457

本製品はAFH-101専用増設カメラです。
それ以外の使用はできません。

特長

AFH-101専用の増設用カメラ。
砲弾型とドーム型の2機種からお選びいただけます。
カメラの組み合わせは自由。
モニター1台に対してカメラを最大4台まで増やして使うことができます。

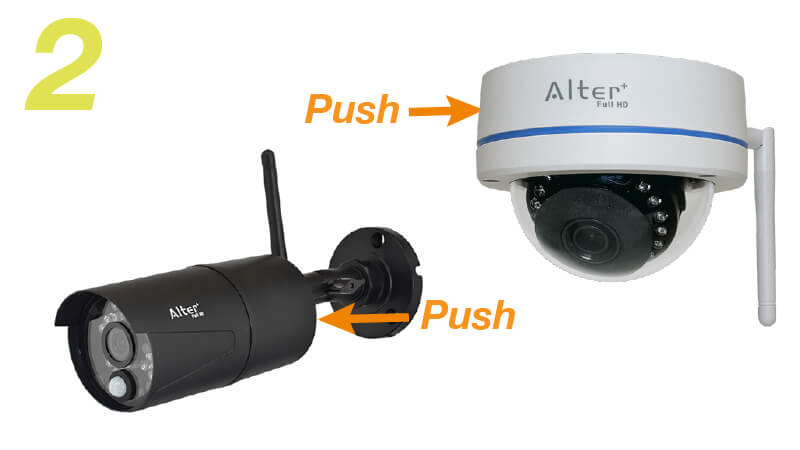

かんたん操作で増設

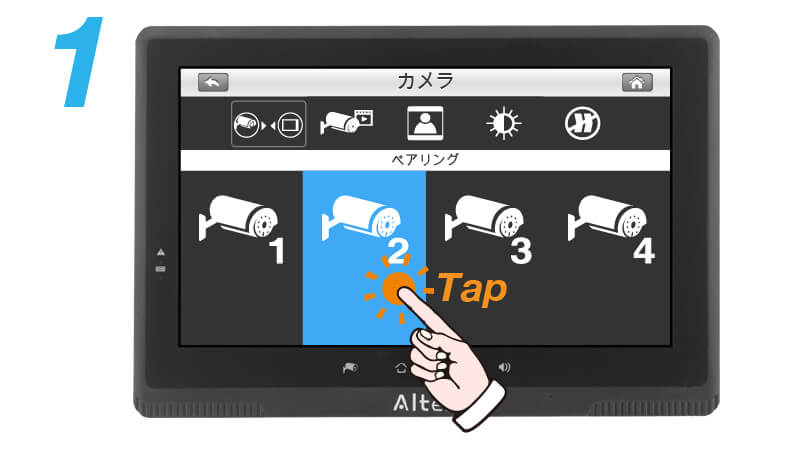

モニターを操作してカメラのボタンを押すだけ(ペアリング設定)で増設が完了します。

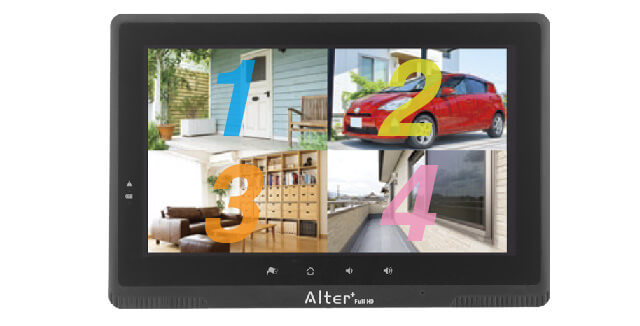

1つのモニターにカメラ4台まで

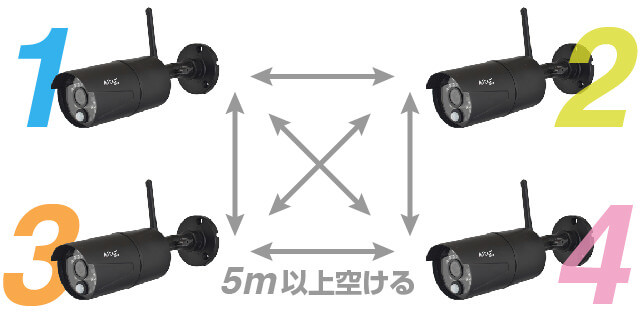

1台のモニターに最大で4台のカメラを受信登録可能です。1セット設置されている環境なら後からカメラだけを追加設置してシステムを拡張できます。※増設の際カメラ同士を近接させて利用することはできません。同一の場所でカメラが2台以上になる場合はカメラ同士が5m以上の間隔になるように設置してください。

電源配線のポイント

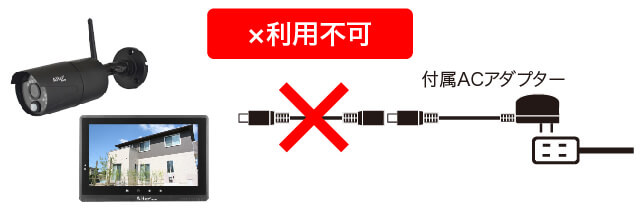

カメラとACアダプター間の電源ケーブル延長はできません

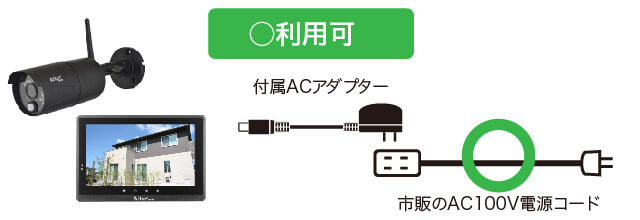

電圧降下が発生する為、本機はDC側の電源延長ができない仕様となっております。 電源の延長の際は、AC100V側のコンセント電源を延長タップ等でご用意ください。

屋外での電源配線について

「コンセントが近くにない」または「形状が合わずうまく差し込み出来ない」などで設置できない場合は、市販の「屋外用電源コード」等を利用してカメラの近くまでAC100Vコンセントを用意してください。その際、コンセントとACアダプターの連結部分が屋外に露出してしまう場合は市販の樹脂ボックス等を用いて水の浸入が無いように保護してください。

2機種比較

AFH-111Tx
AFH-131Tx
画素数
200万画素
200万画素
電波到達
200m
100m
視野角
FHD/HD
水平90°
垂直50°
FHD
水平115°
垂直64°
HD
水平112°
垂直60°
防水性能
IP66相当
IP54相当
赤外線投光
10m
7m
モーション検知
人感センサー
+ 画像処理
画像処理

仕様・付属品

製品仕様

カメラ AFH-111Tx

センサー形式 1/2.7インチCMOSセンサー
有効画素数 約200万画素(1920×1080)
内蔵マイク 有り
水平画角(視野角) 水平:90° 垂直:50°
可視光撮影照度 4.5lux
最低被写体照度 0lux(赤外線撮影時)
赤外線投光距離 最長約10m
保護等級 IP66相当
出力フレームレート Full HD(1920×1080):10~12fps / HD(1280×720):20~25fps
人感センサー検知距離 最長 約7m ・ 検知角 約80°
材質 アルミ合金
動作温度範囲 -10~+50℃
アンテナ SMAタイプ
消費電流 最大530mA
電源アダプター 9V 0.8A
外形寸法 φ65×127.5mmカメラ本体
質量 約460g(本体・ブラケット・ケーブル)

AFH-131Tx

センサー形式 1/2.7インチCMOSセンサー
有効画素数 約200万画素(1920×1080)
内蔵マイク 有り
画角(視野角) FHD:水平 115° 垂直 64°/ HD:水平 112° 垂直:60°
可視光撮影照度 4.5lux
最低被写体照度 0lux(赤外線撮影時)
赤外線投光距離 最長約7m
保護等級 IP54相当
出力フレームレート Full HD(1920×1080):10~12fps / HD(1280×720):20~25fps
材質 アルミ合金
動作温度範囲 -10~+50℃
アンテナ SMAタイプ
消費電流 最大490mA
電源アダプター 9V 0.8A
外形寸法 φ109.1×81.0mmカメラ本体
質量 約440g(本体・ブラケット・ケーブル)

外形図

AFH-111Tx
AFH-131Tx

単位:mm

パッケージ内容

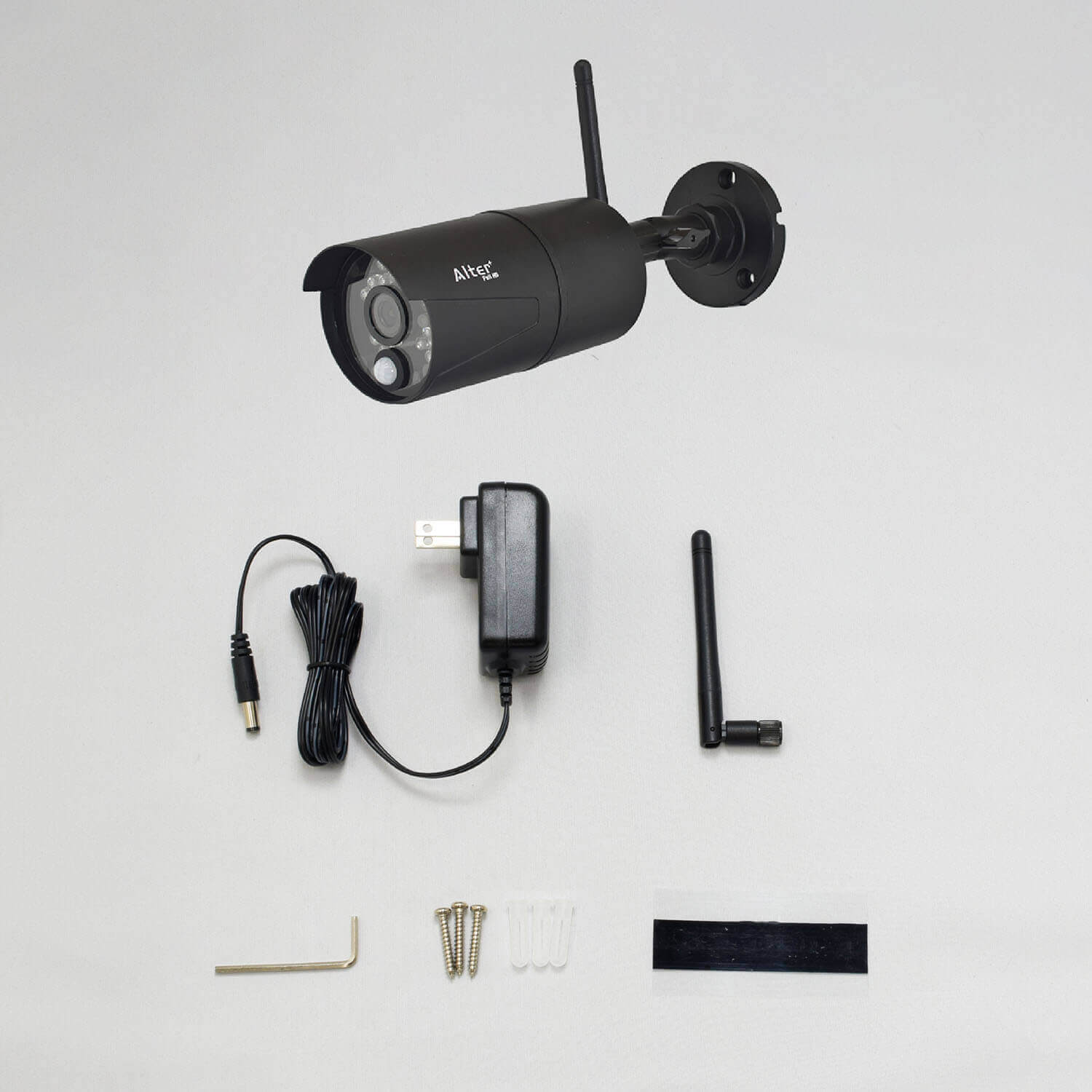

AFH-111Tx

  1. 無線カメラ「AFH-111Tx」
  2. カメラ用ACアダプタ(DC9V 0.8A)
  3. カメラ用無線アンテナ
  4. 六角レンチ
  5. 取付けネジセット
  6. 自己融着テープ
  7. 取扱説明書(保証書含む)

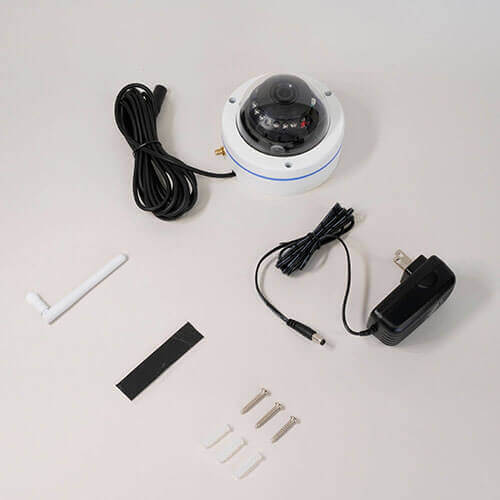

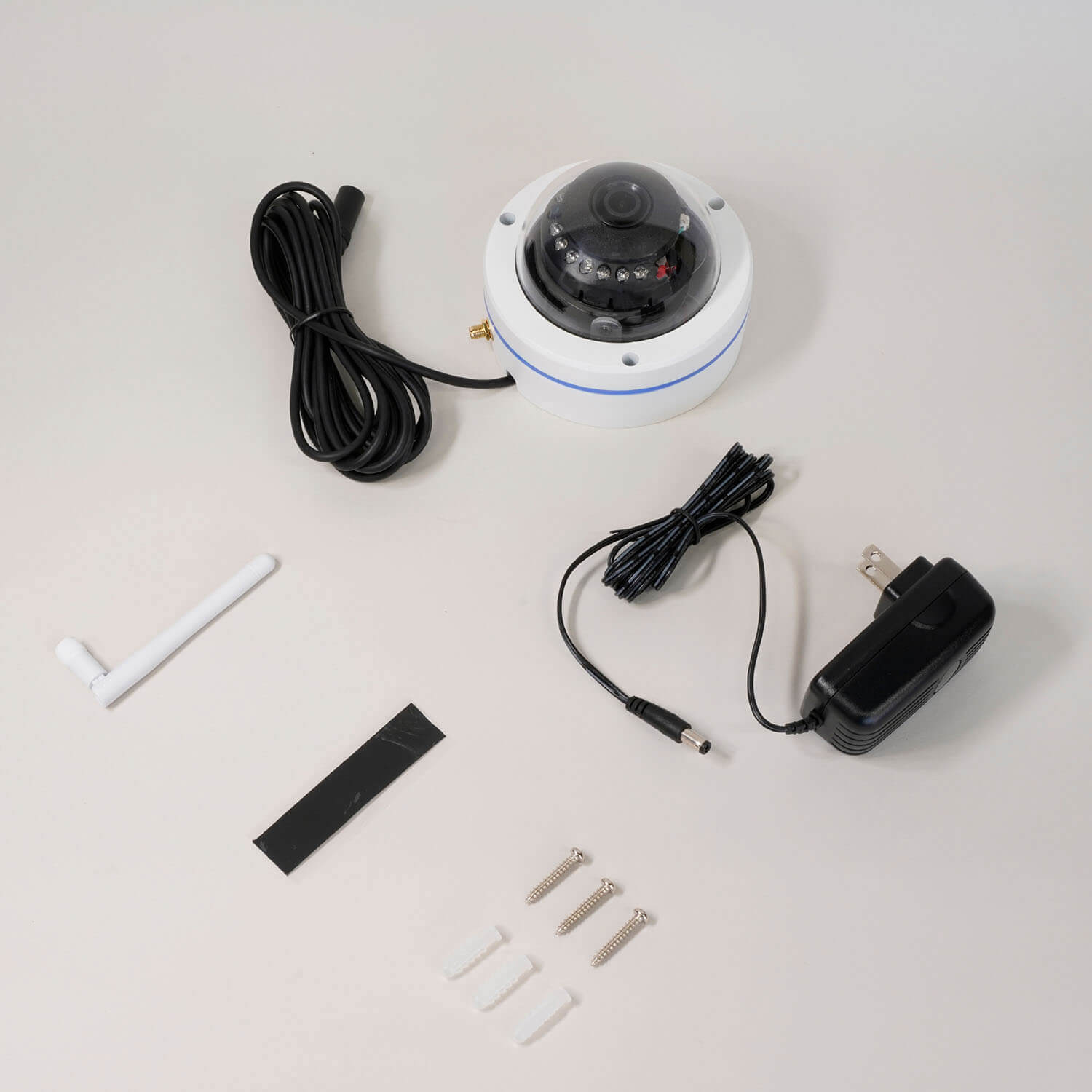

AFH-131Tx

  1. 無線カメラ「AFH-131Tx」
  2. カメラ用無線アンテナ
  3. 自己融着テープ
  4. 取付けネジセット
  5. カメラ用ACアダプタ(DC9V 0.8A)
  6. 取扱説明書(保証書含む)

※付属品の外観や仕様は改良の為予告なく変更する場合があります。

製品写真

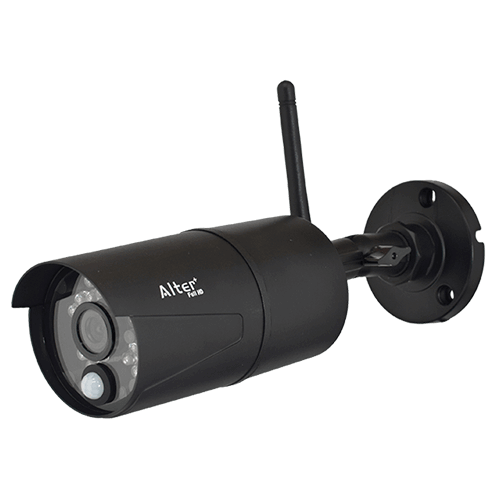

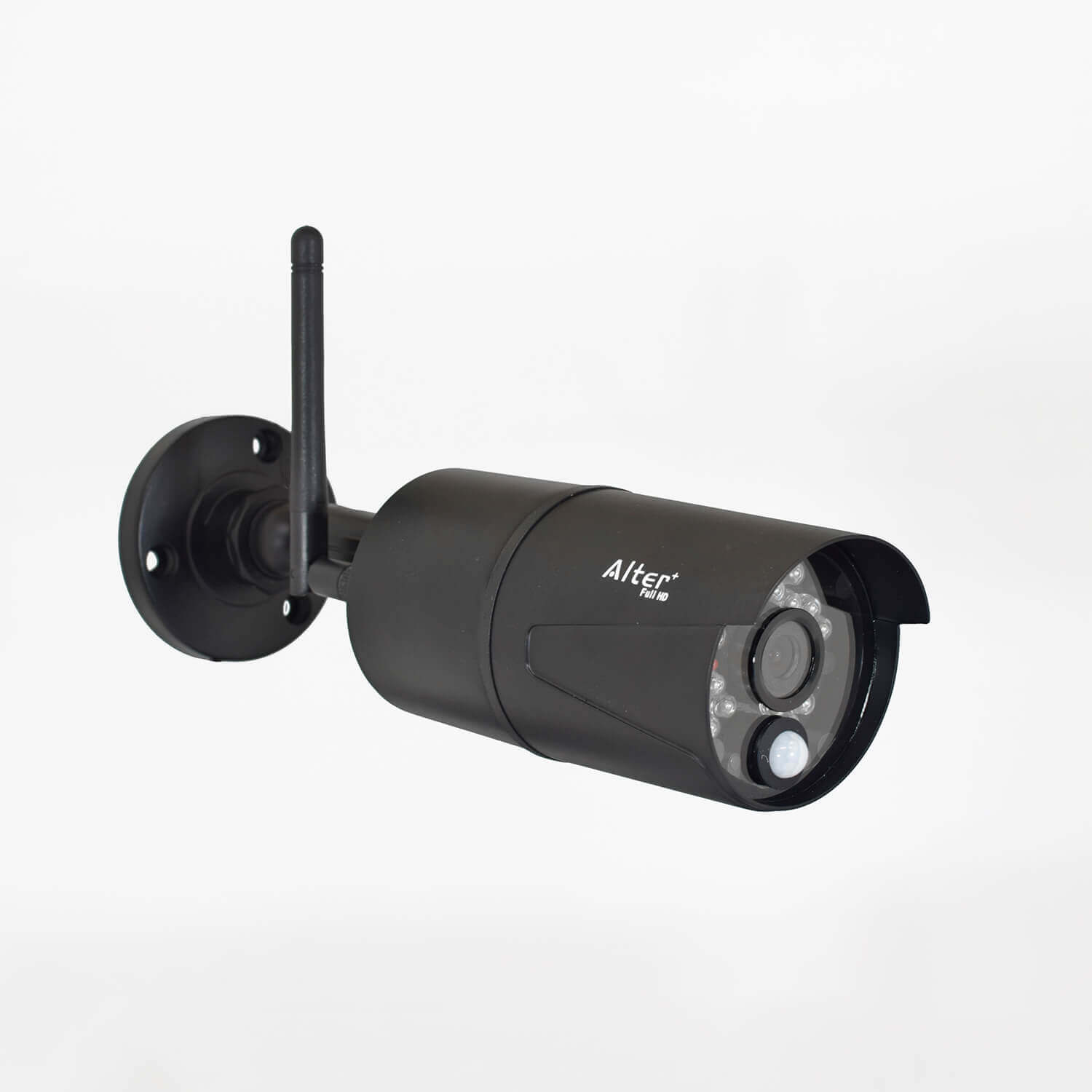

AFH-111Tx

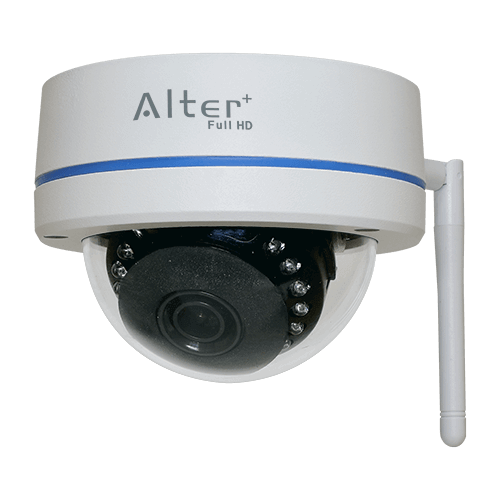

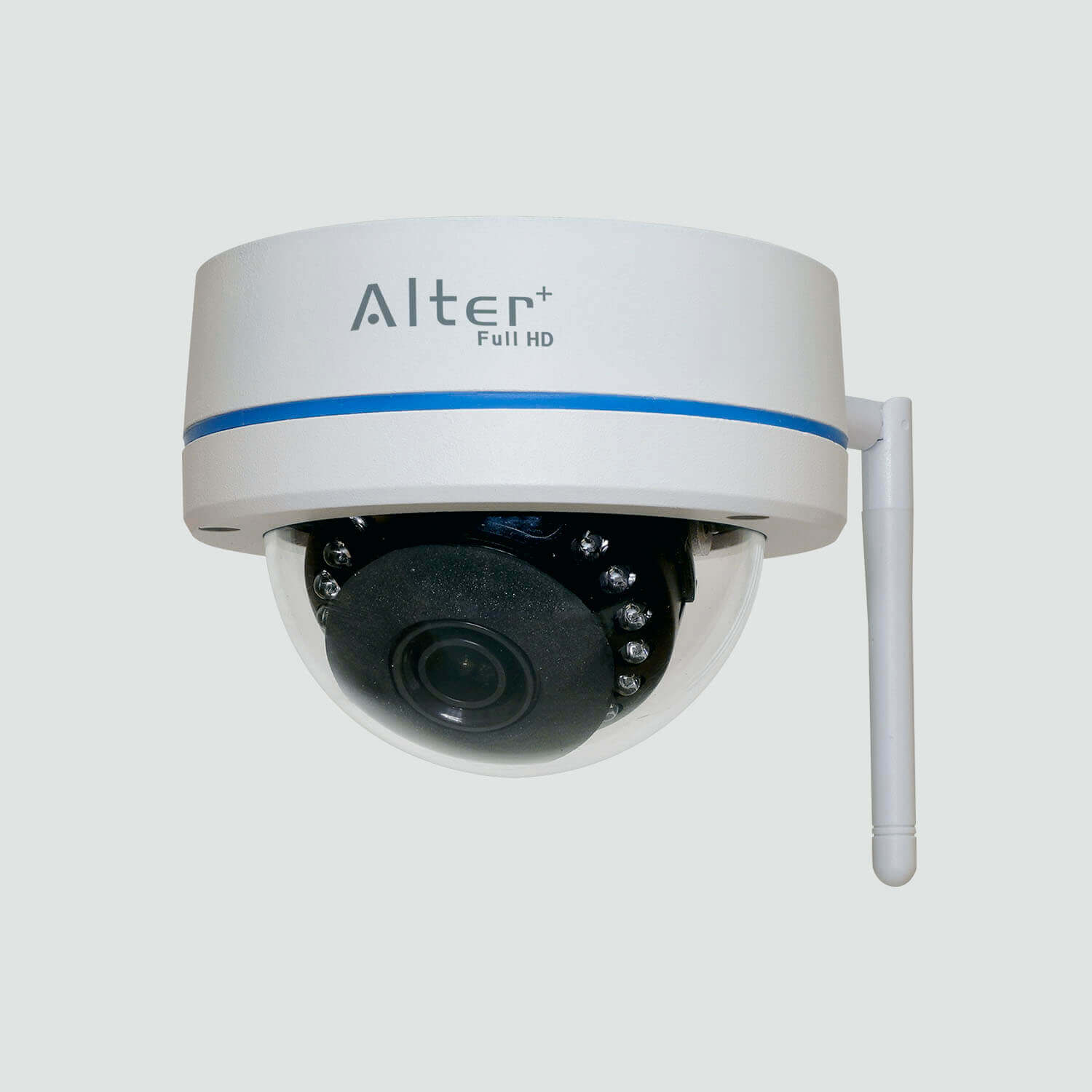

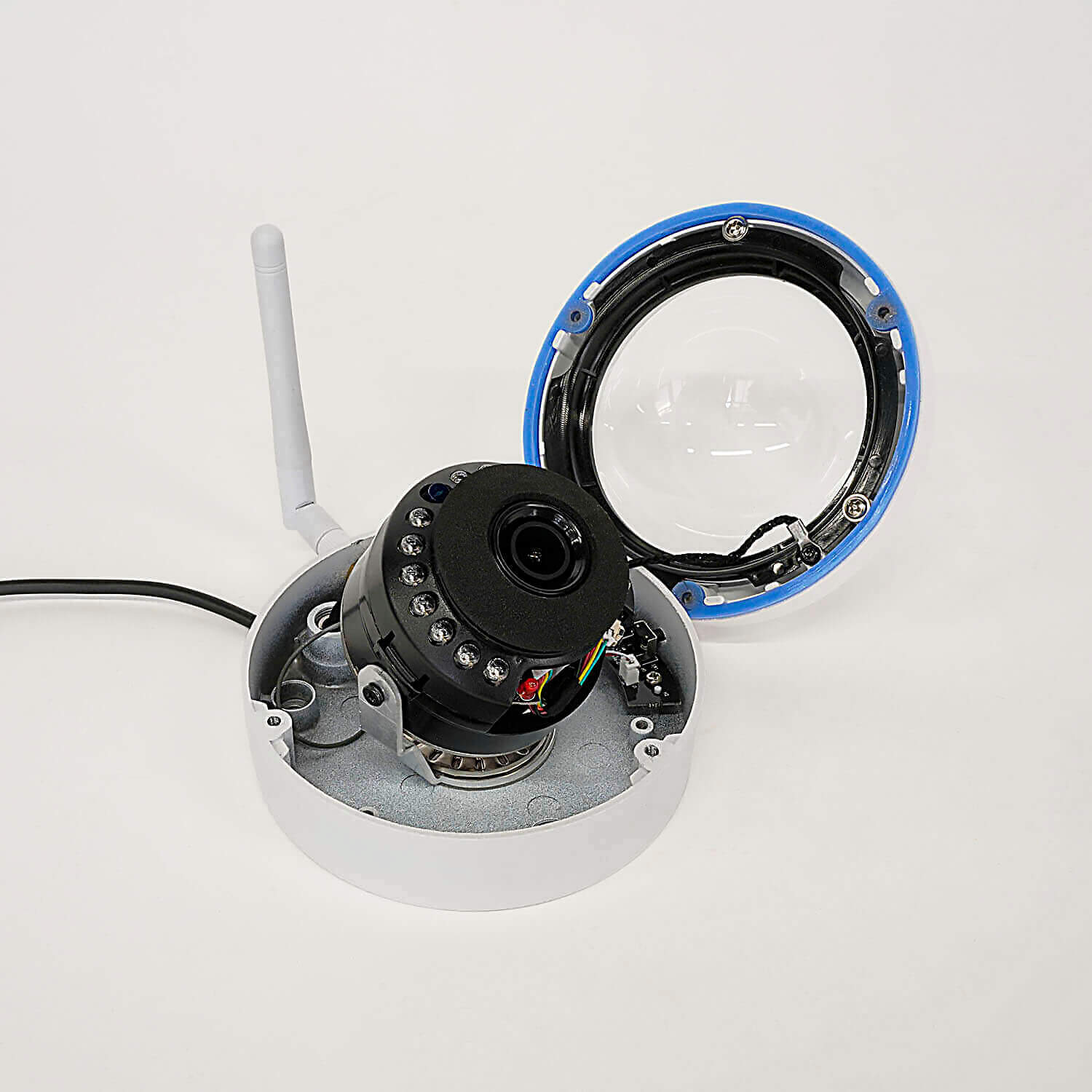

AFH-131Tx

ダウンロード

AFH-111Tx 取扱説明書 (2.0MB)

AFH-131Tx 取扱説明書 (2.9MB)
