AHD低照度・IRカメラ
（砲弾型・ドーム型）

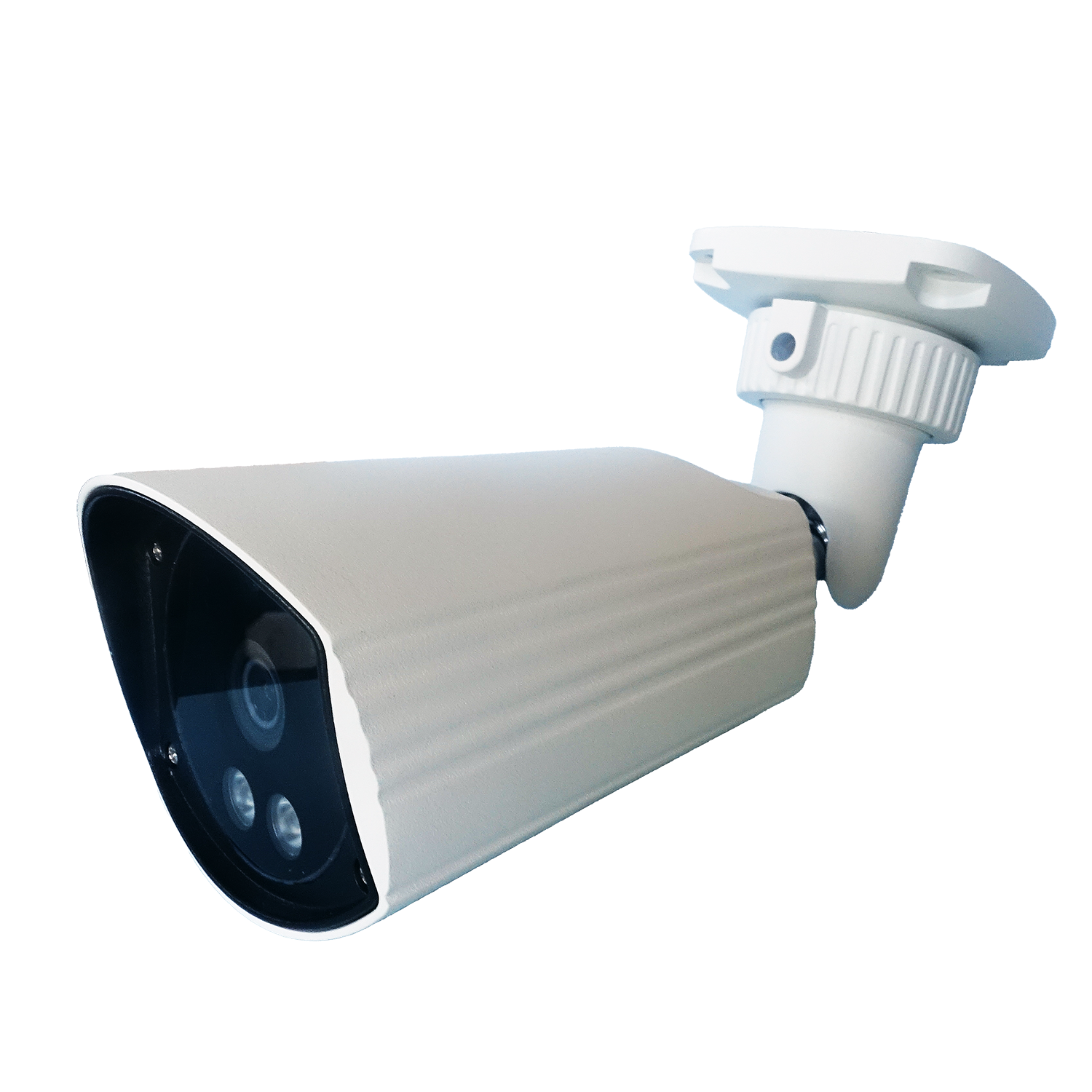

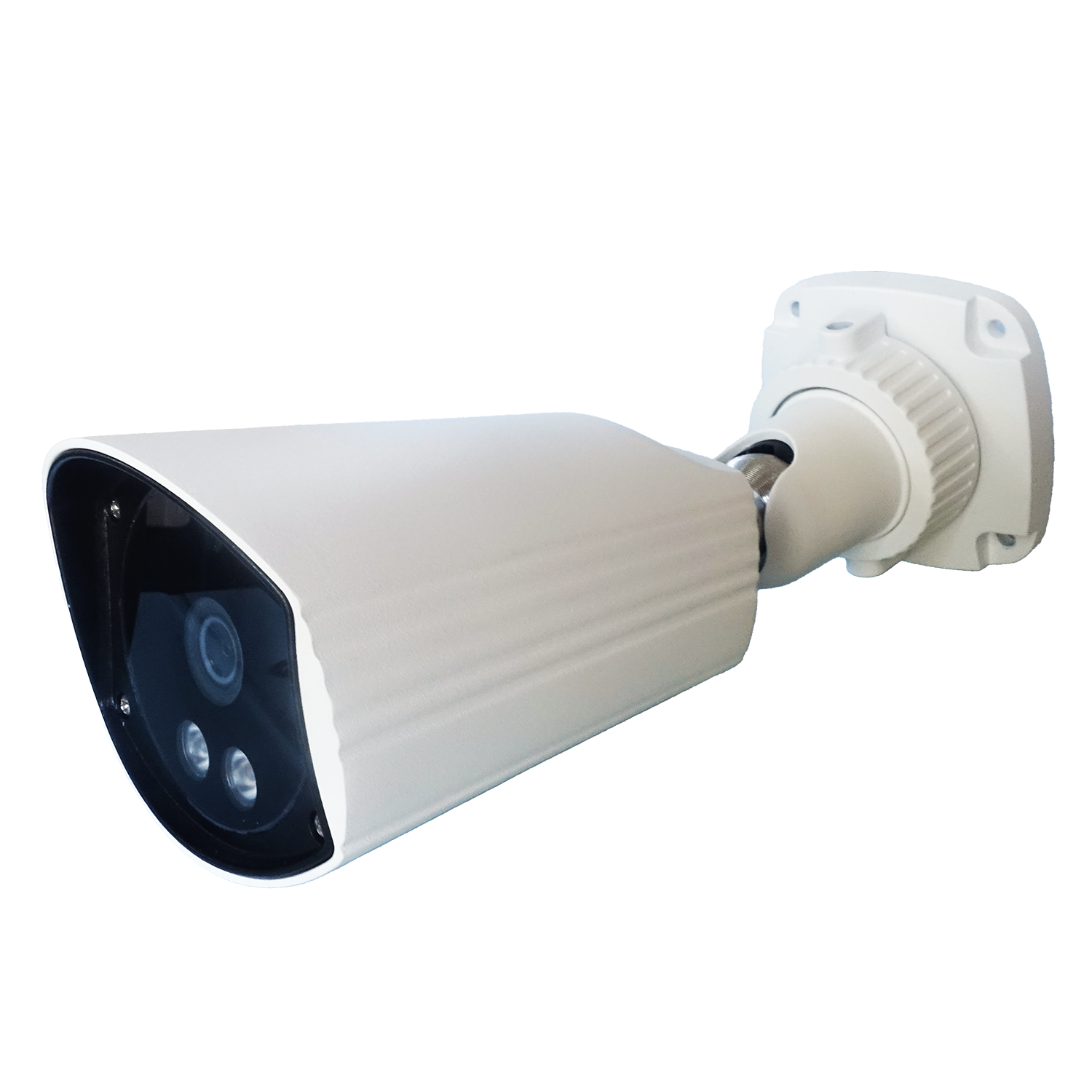

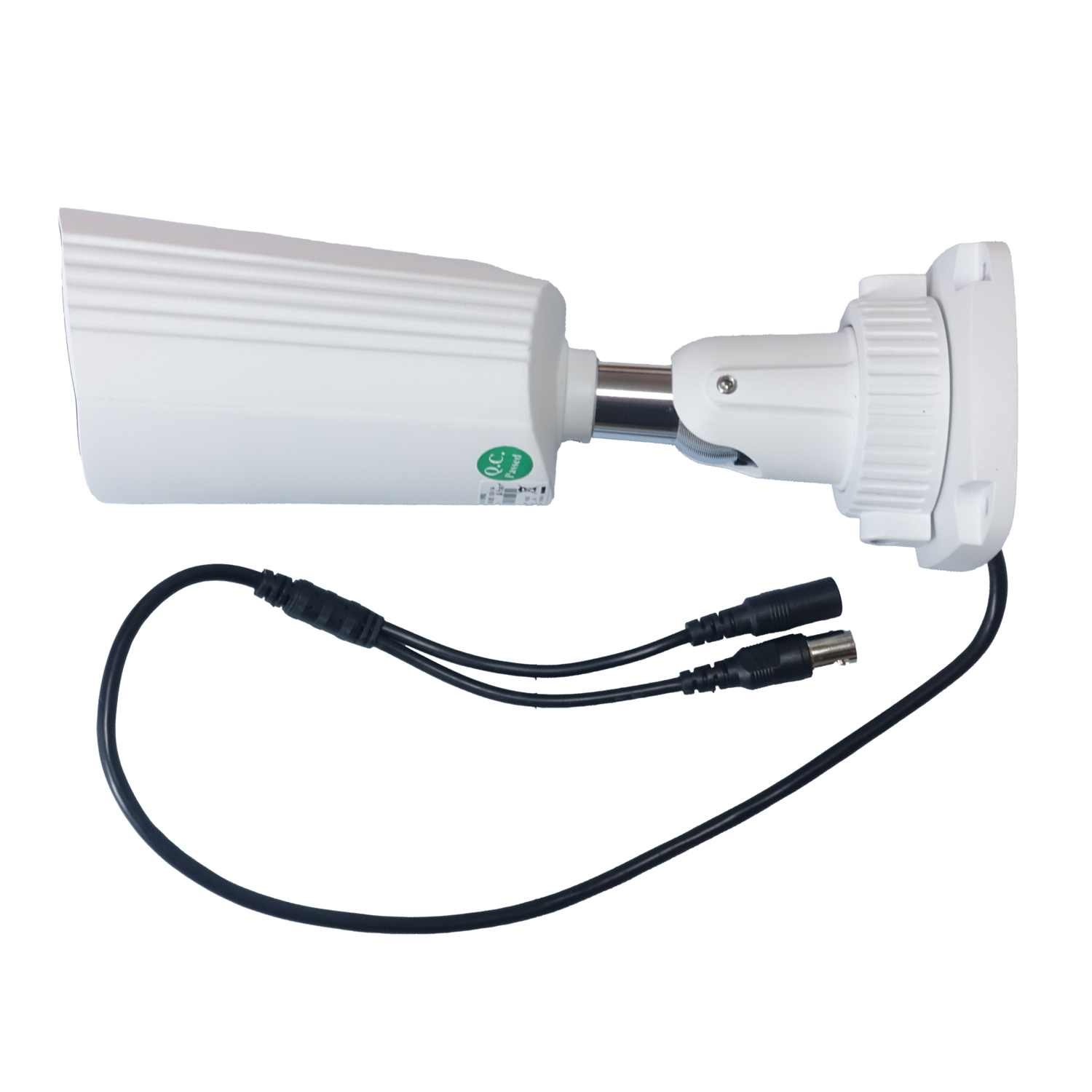

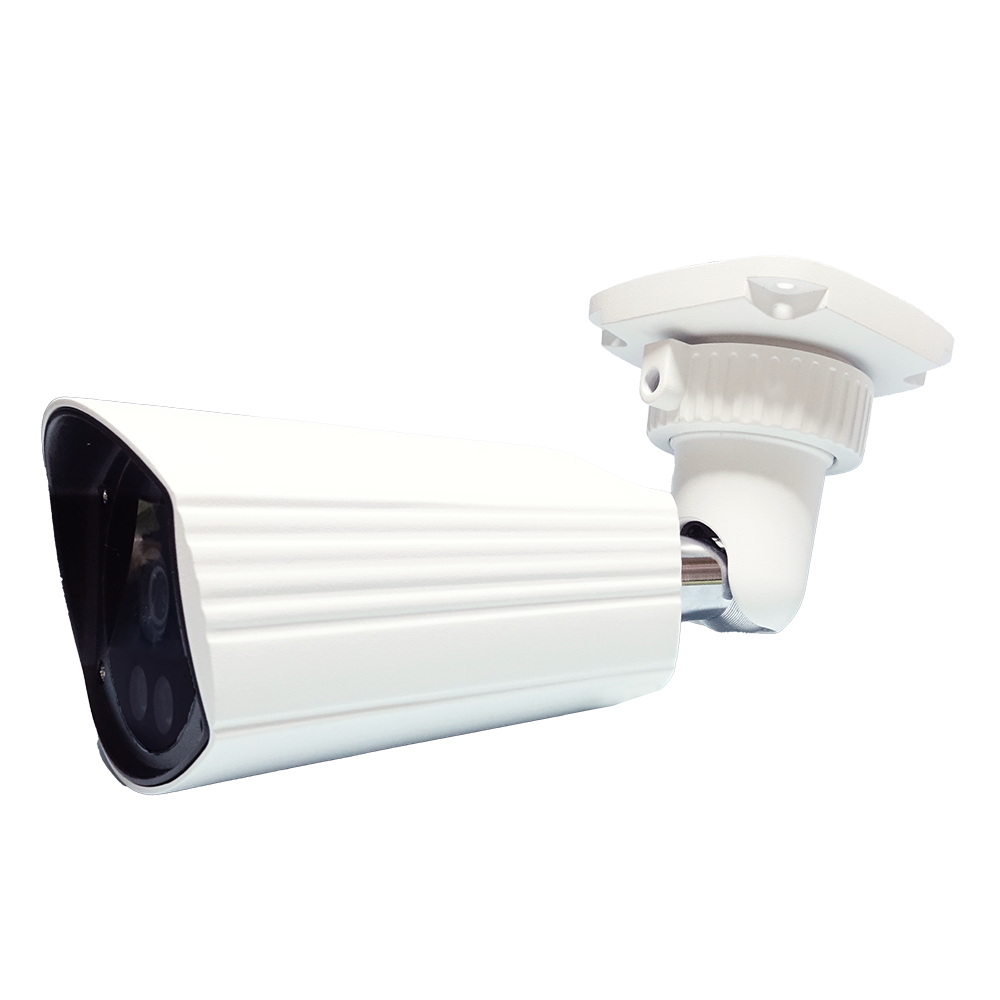

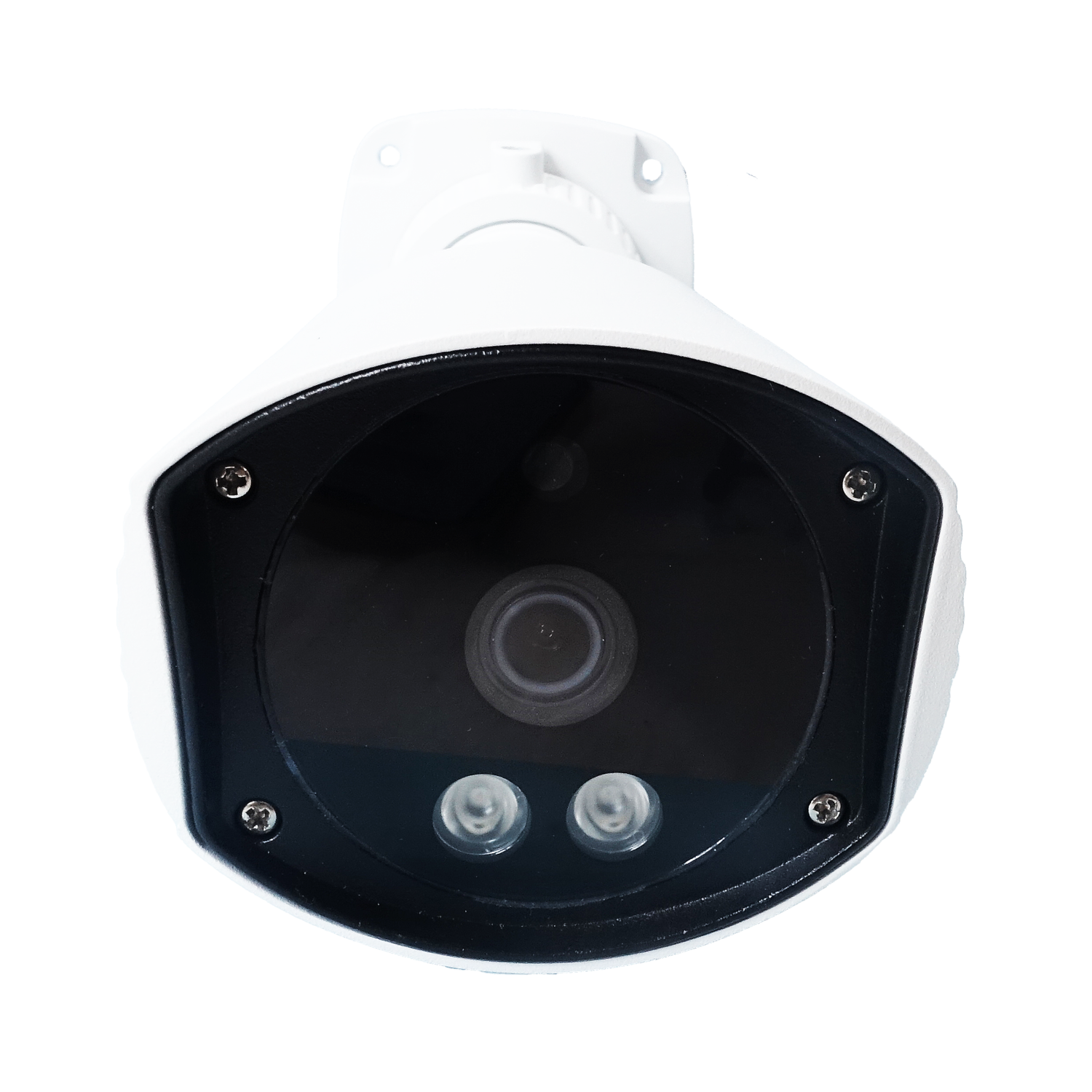

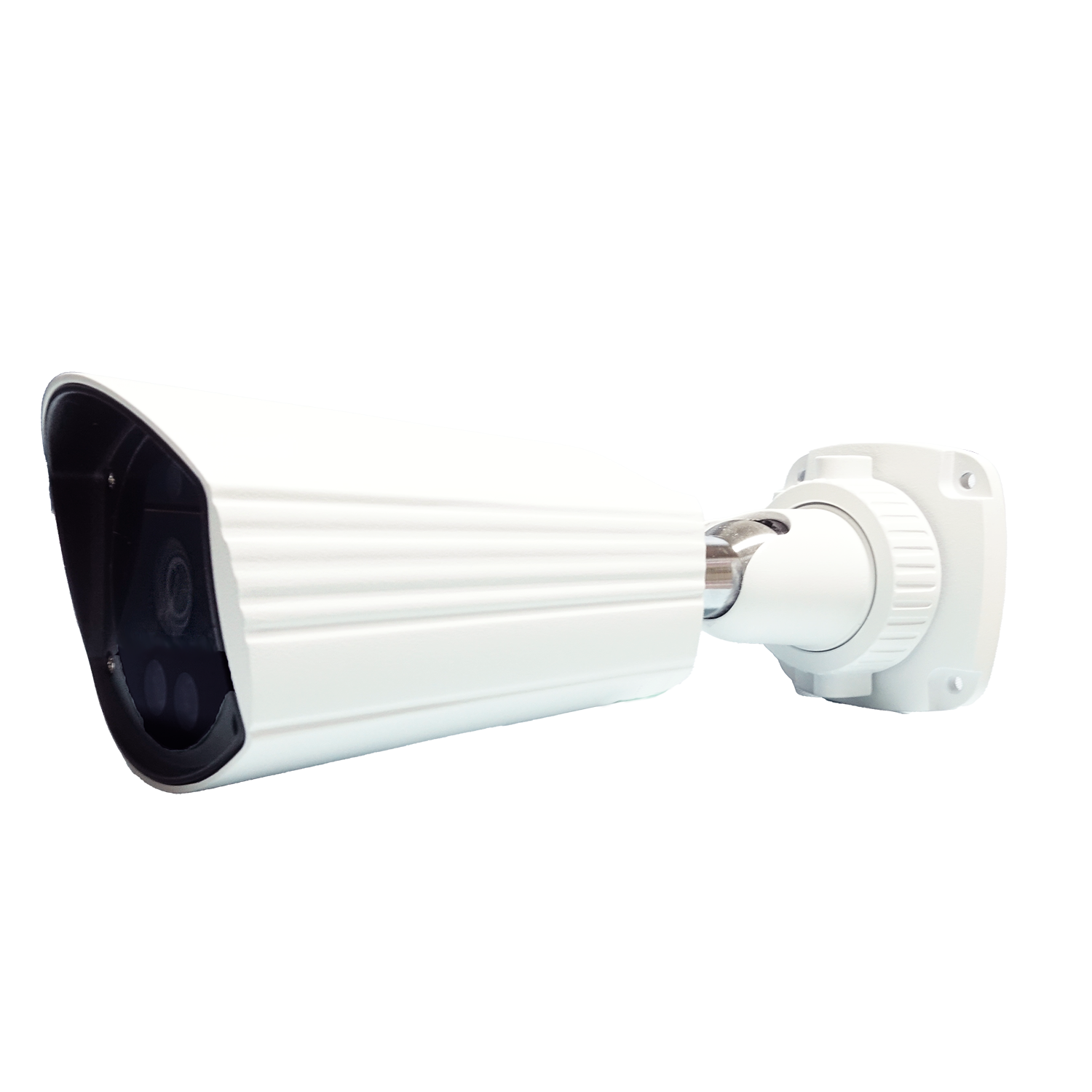

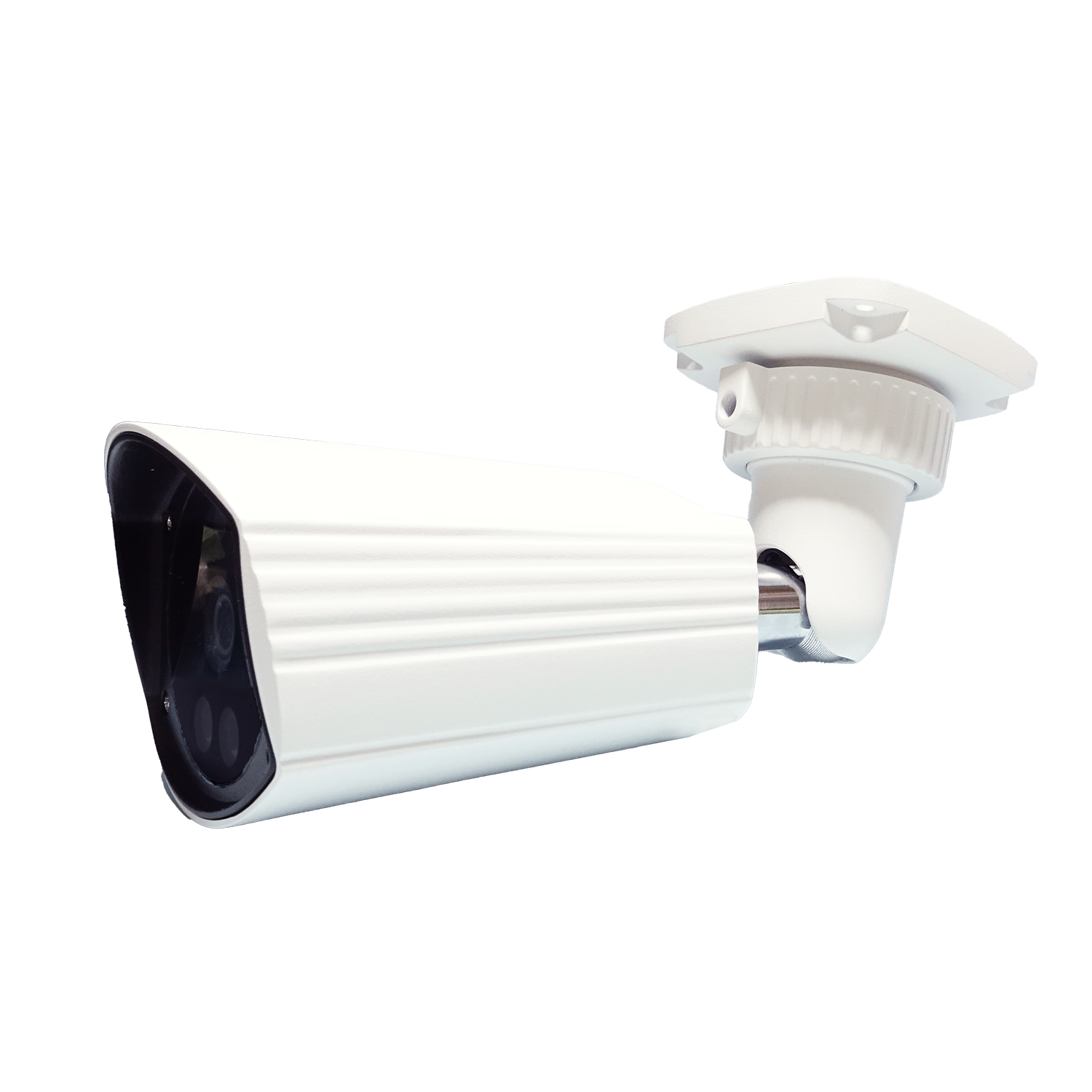

AH-540砲弾型

価格オープンプライス
JAN 4560270961556

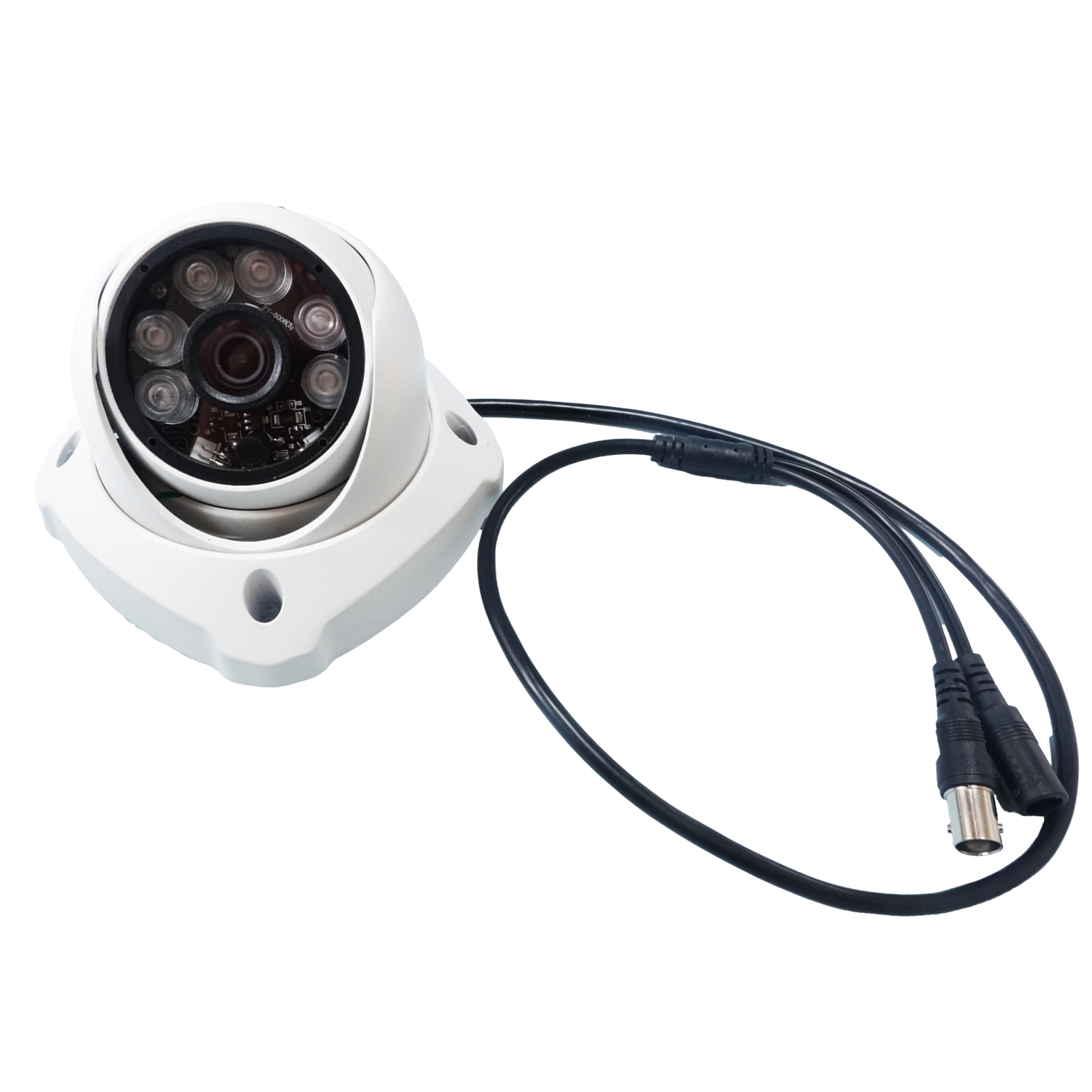

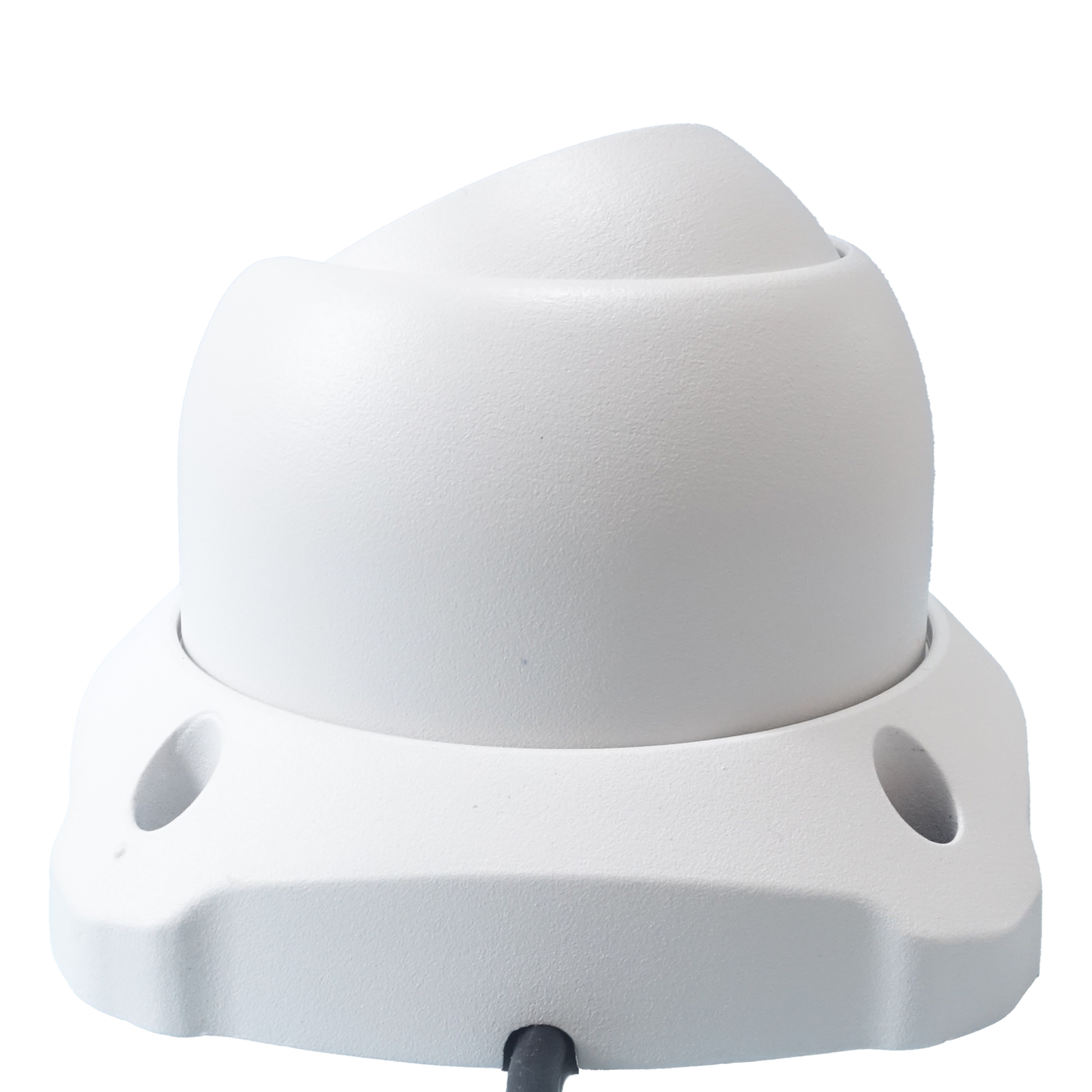

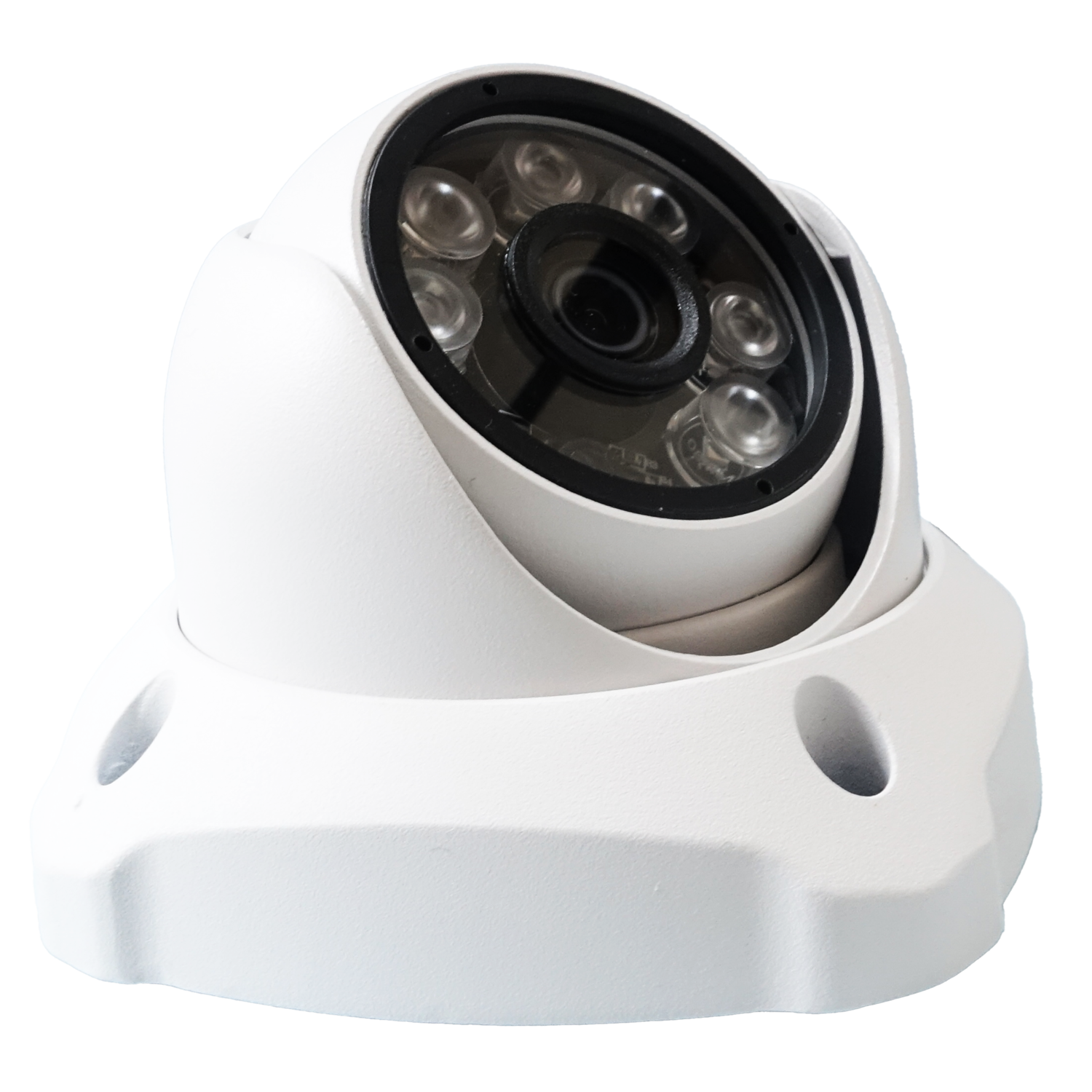

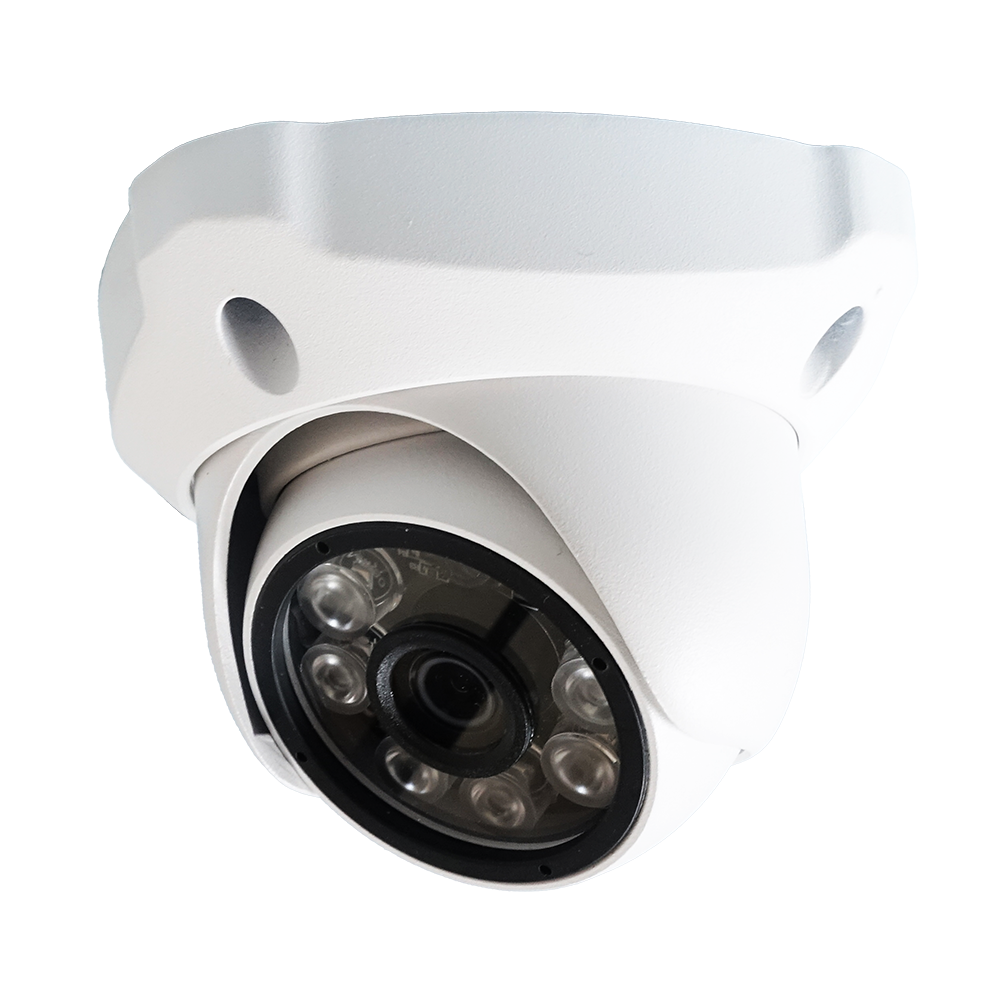

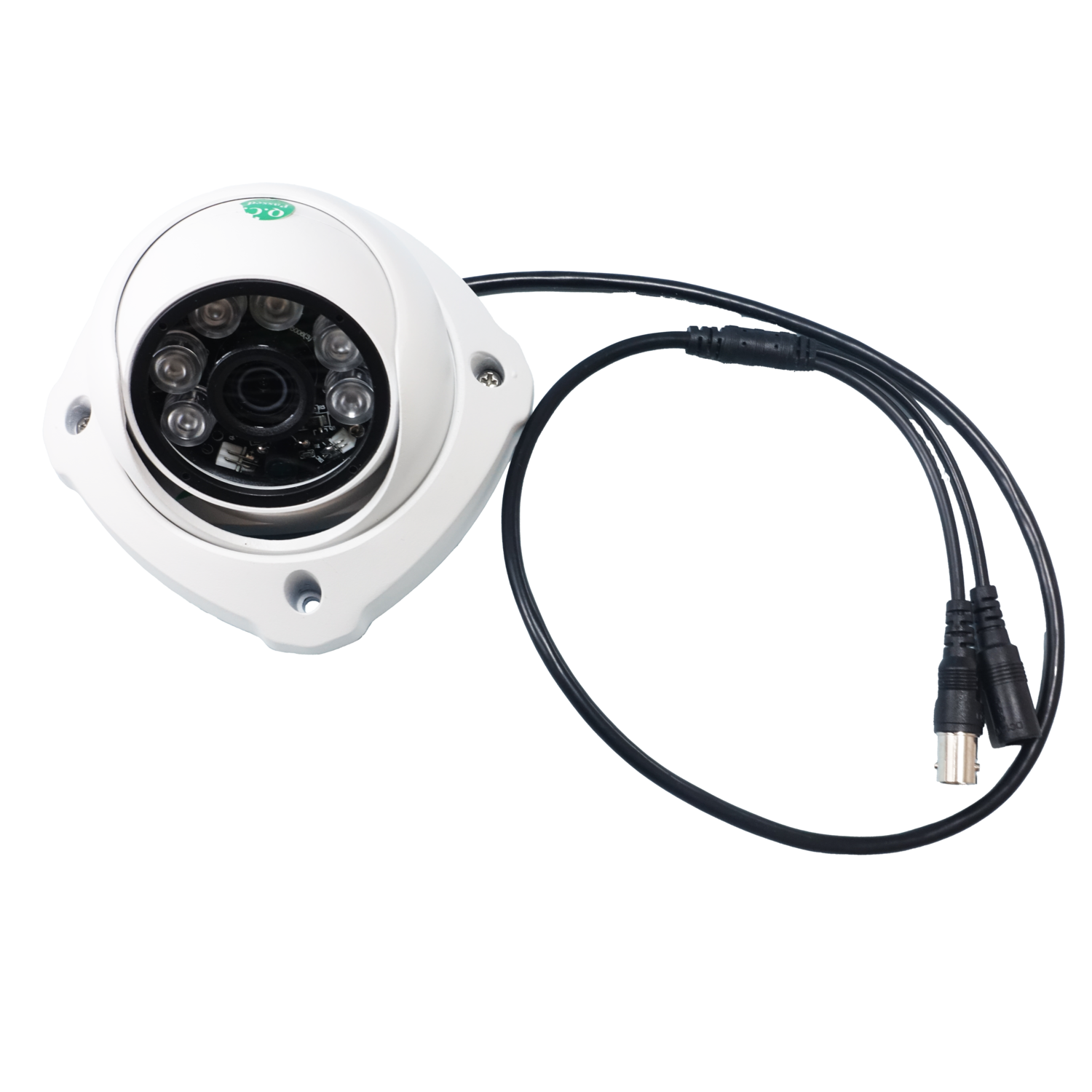

AH-550ドーム型

価格オープンプライス
JAN 4560270961563

特長

砲弾型とドーム型の２機種からお選びいただけます。
低照度の明りでカラー撮影が可能。暗闇ではモノクロ撮影に自動切替えレコーダーに繋いで取り逃しのない録画が可能な有線カメラです！

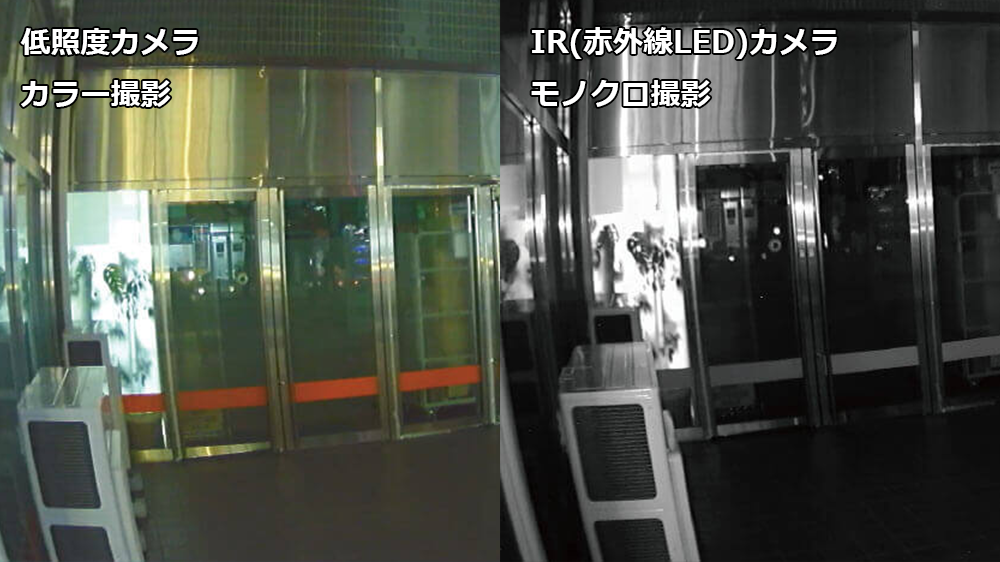

夜間撮影

低照度センサーとIRセンサー（赤外線LED）が搭載しており、周囲の明るさによりセンサーが自動切替し、カラー・モノクロ撮影を行います。

明るさの目安

低照度センサー

ある程度の明るさ（三日月の月明かり0.01lux程度）でカラー撮影が可能です。それより暗いところではモノクロ撮影になります。

状況	明るさの目安(lux)
蛍光灯したの一般室内	300〜800lux
満月の月明かり	約0.1〜0.3lux
三日月の月明かり	約0.01lux
星明かり	約0.001lux

IRセンサー（赤外線LED）

周囲の明るさ0luxの場合は赤外線でのモノクロ撮影赤外線撮影距離は、最大約20mまで可能です。赤外線投光範囲内に被写体がない場合は何も映らない状態になります。（赤外線が反射しないため真っ暗になる）
また、夜間は昼間の映像に比べノイズが目立ちやすくなります。

機能も充実

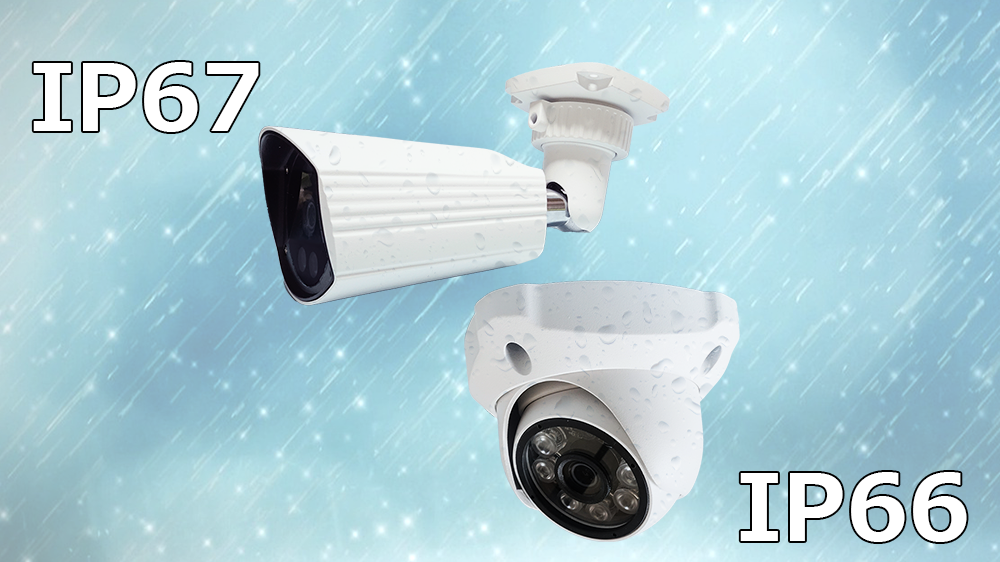

屋外に設置可能（IP67・IP66相当）

砲弾型（AH-540）はIP67、ドーム型（AH-550）はIP66相当で屋外に設置可能です。直接日光や暴風雨にさらされる場所に設置する場合は、日除け・雨除け等の対策をおすすめいたします。

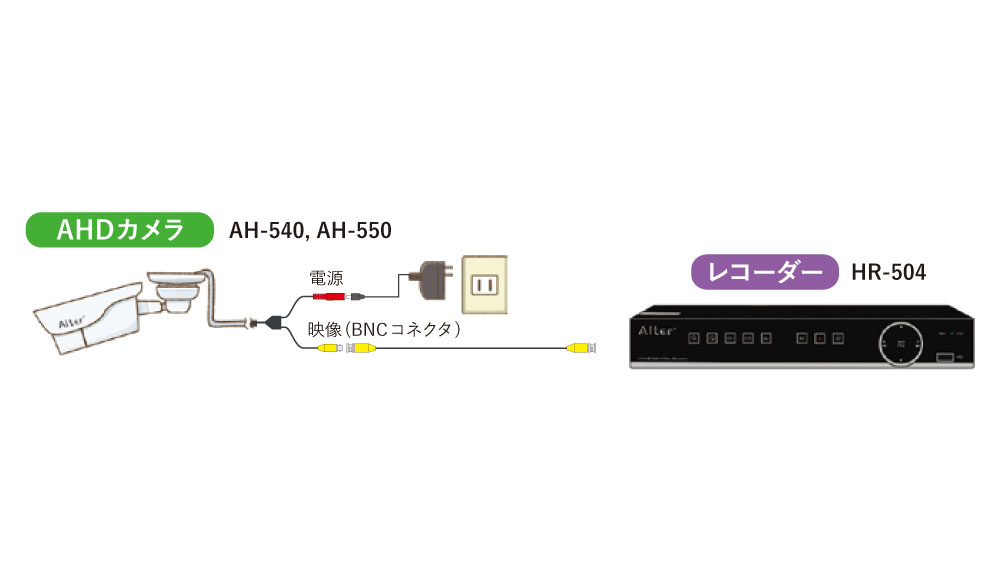

既設の同軸配線も使用可能

同軸ケーブル（BNCコネクタ）でレコーダーと接続が可能です。ビルや倉庫などでカメラとレコーダーが離れていても安定した通信が可能です。

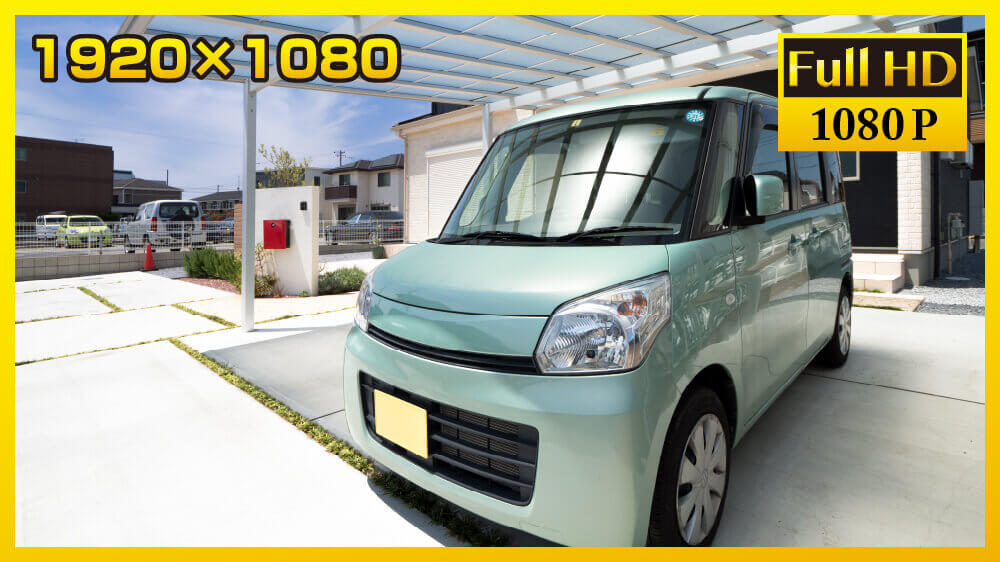

200万画素のフルハイビジョン画質で細かい箇所まではっきり映る

従来のアナログカメラ（30万画素程度）と比べ、鮮明な映像を捉えることが可能になりました。

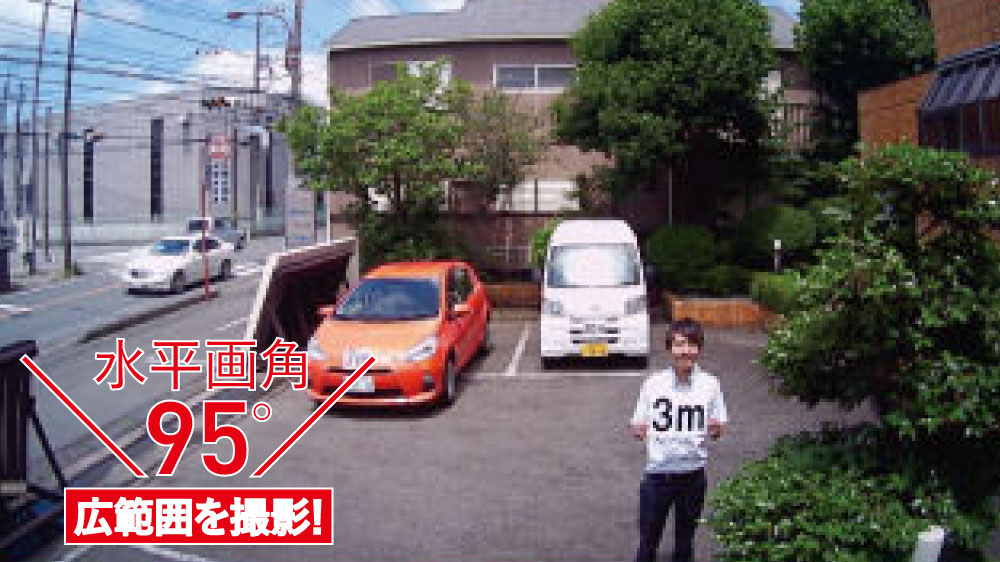

水平視野角95°で広範囲を撮影死角を極力減らすことができる

水平視野角が95°なので広範囲を撮影できます。

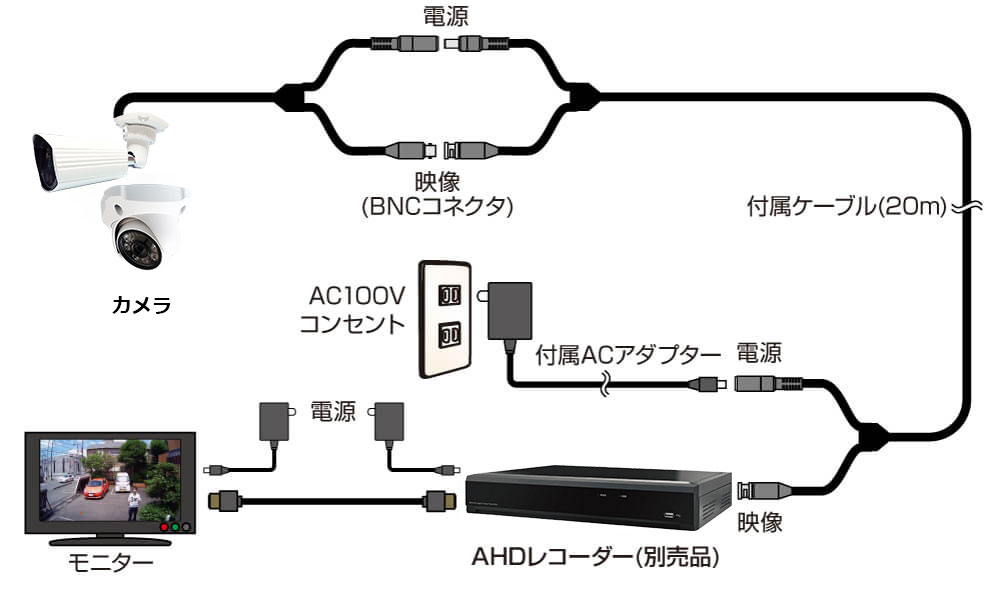

配線・設置

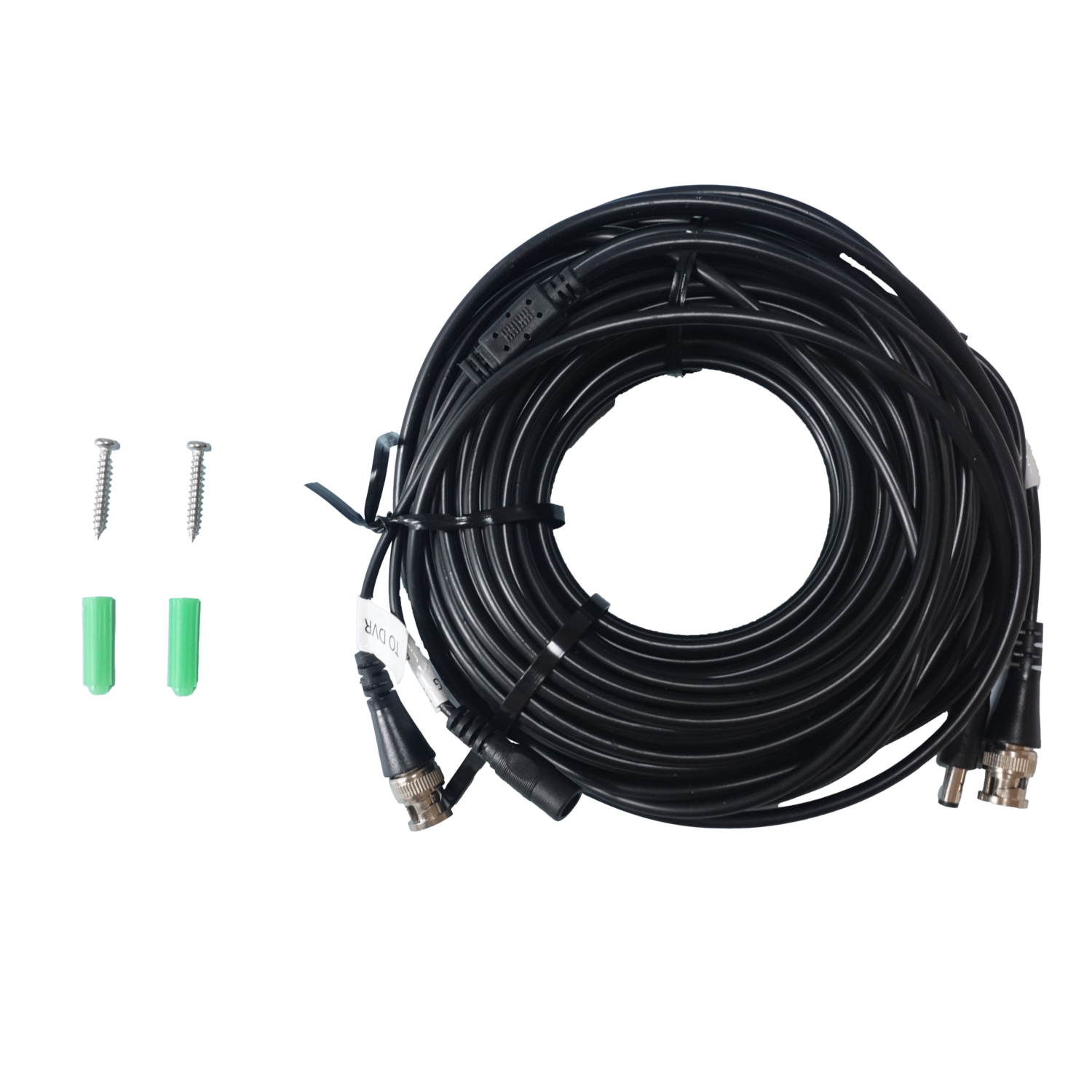

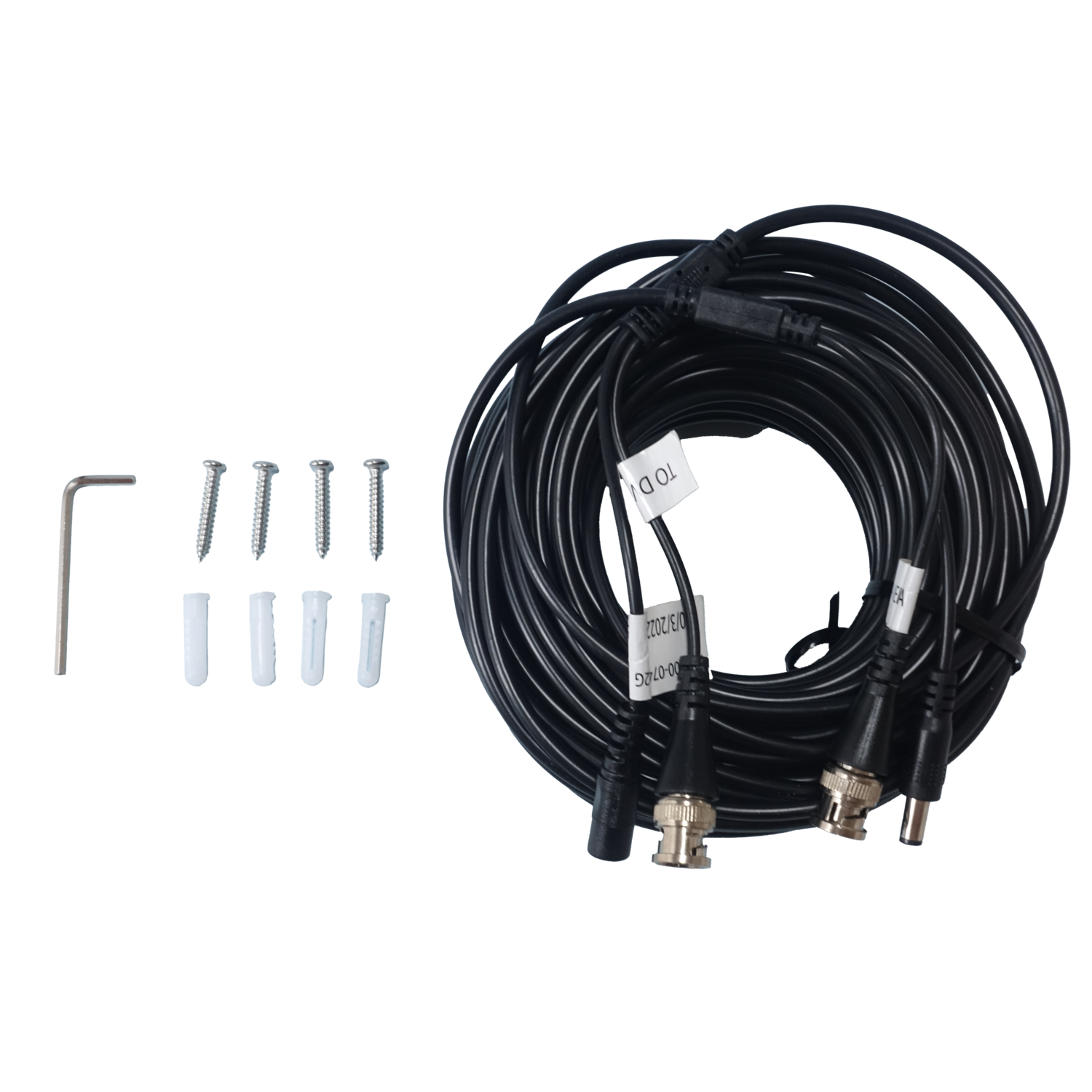

付属の20mケーブルを使用してモニターまで配線が可能です。カメラは天井と壁面のどちらにでも設置が可能です。

設置・使用に関する注意

カメラはテレビやPCモニターに直接接続して映することはできません。設置の際はAHD対応レコーダー(HR-504)をお求めの上、ご設置ください。
カメラを赤外線(熱)センサー機器の近くで使用した場合、本製品からの赤外線(熱)の影響で双方の機器が正常に動作しない可能性がございます。本製品と赤外線(熱)センサーを近接設置する場合は少なくとも0.3m以上の間隔を開けた上で双方の機器に影響(誤動作)がないことを確認の上、設置してください。

オプション

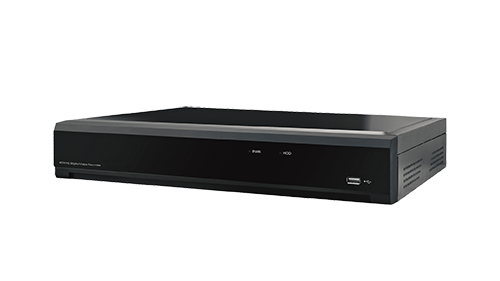

AHDハイブリッドレコーダー

AHDカメラに対応する専用レコーダー

HR-504

価格：オープンプライス
JAN：4560270961402

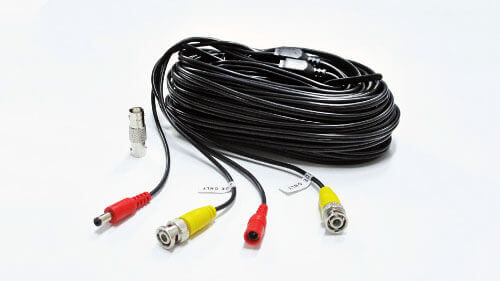

AHDカメラ専用延長ケーブル

付属のケーブルで距離が足りない場合にお使いください。
最大70mまで延長できます。

AL-AHD20M(20m)

価格：オープンプライス
JAN：4560270961358

AL-AHD50M(50m)

価格：オープンプライス
JAN：4560270961198

2機種比較

画素数: 200万画素; 200万画素
視野角: 水平95°
垂直48°; 水平95°
垂直48°
防水性能: IP67相当; IP66相当
赤外線投光: 約20m; 約20m

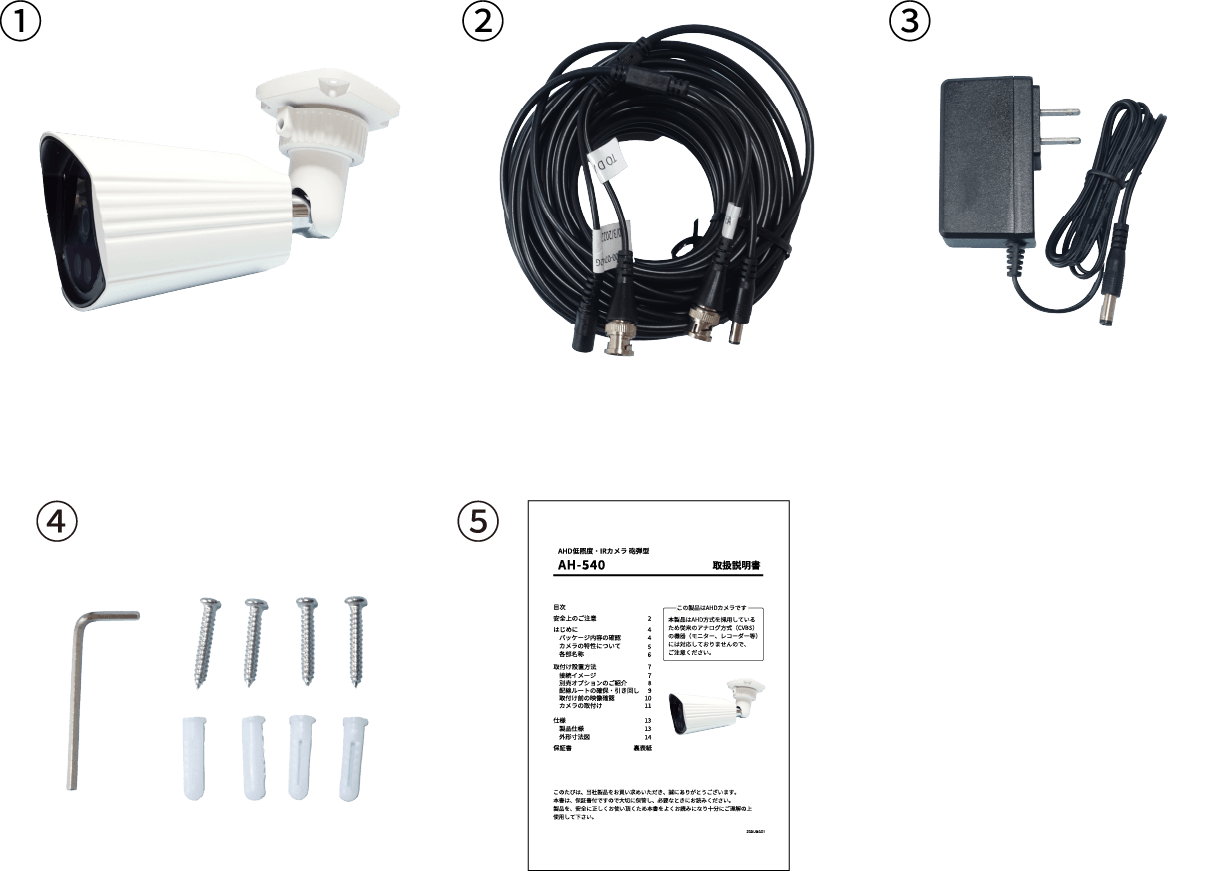

仕様・付属品

製品仕様

カメラ AH-540

センサー	1/2.8インチ SONY CMOS : 2.0Mega
レンズ	Board 3.6mm
映像信号	NTSC
映像方式	AHD
撮像方式	インターレース
有効画素数	200万画素（1920×1080）
画角(視野角)	水平：95° 垂直：48°
同期方式	内部同期
夜間撮影仕様	カラー撮影の最低被写体照度：0.01lux 赤外線ON（赤外線LED点灯）：0lux
赤外線投光距離	約20m
ホワイトバランス	自動
映像出力端子	BNC
音声出力端子	なし（集音マイク・出力機能、共になし）
保護等級	IP67相当

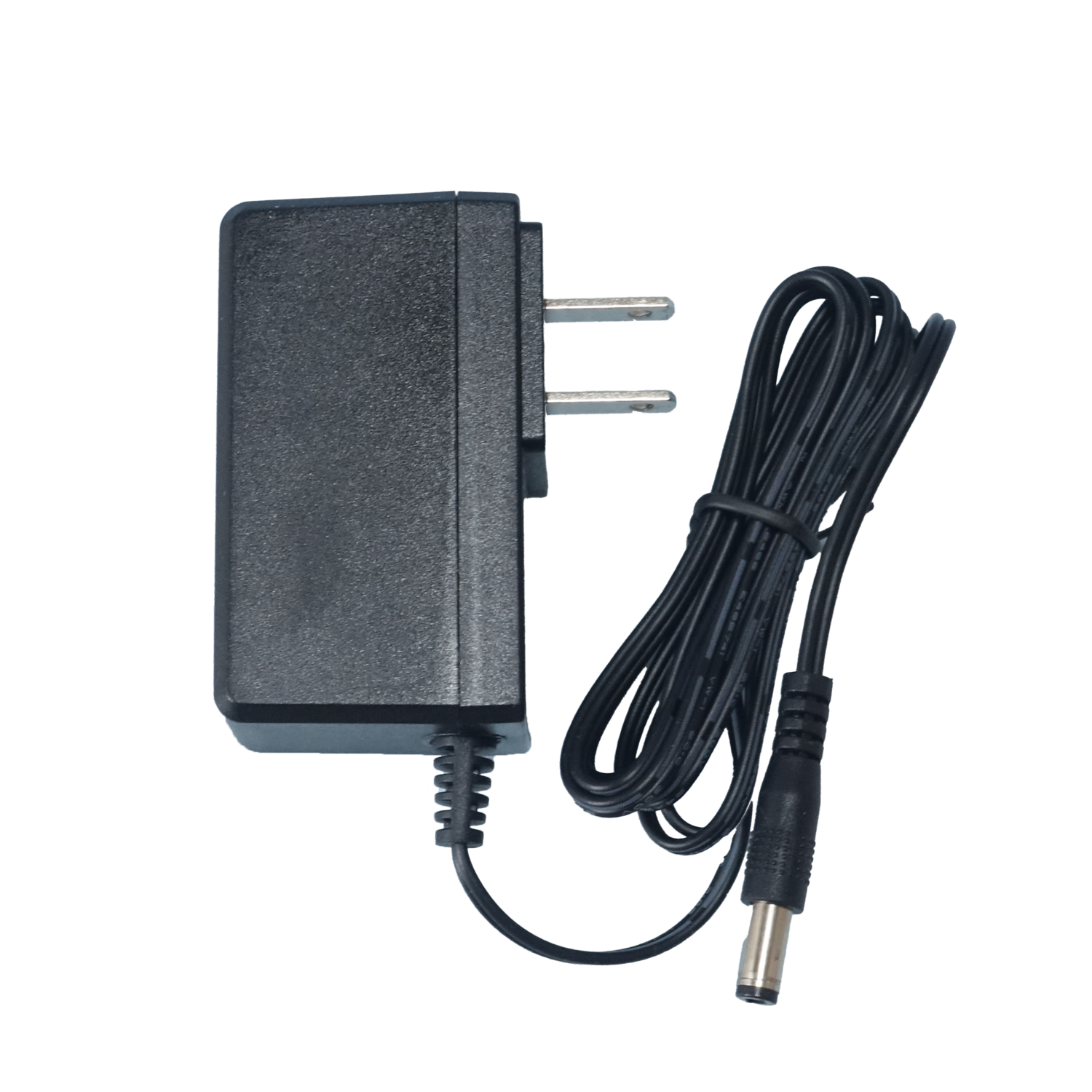

電源・電圧	DC12V/1A （ACアダプター、ACアダプターケーブル長1.2m）
最大消費電力	最大約3.5W
動作温度範囲	-10～+50℃
筐体材質	アルミ合金
外形寸法	75.7mm×79.4mm×222.4mm（ブラケット部分含む最長値）
質量	約525g（カメラ本体・カメラ側のケーブル含む）

AH-550

センサー	1/2.8インチ SONY CMOS : 2.0Mega
レンズ	Board 3.6mm
映像信号	NTSC
映像方式	AHD
撮像方式	インターレース
有効画素数	200万画素（1920×1080）
画角(視野角)	水平：95° 垂直：48°
同期方式	内部同期
夜間撮影仕様	カラー撮影の最低被写体照度：0.01lux 赤外線ON（赤外線LED点灯）：0lux
赤外線投光距離	約20m
ホワイトバランス	自動
映像出力端子	BNC
音声出力端子	なし（集音マイク・出力機能、共になし）
保護等級	IP66相当
電源・電圧	DC12V/1A （ACアダプター、ACアダプターケーブル長1.2m）
最大消費電力	最大約2.41W
動作温度範囲	-10～+50℃
筐体材質	アルミ合金
外形寸法	φ106mm×81mm
質量	約315g（カメラ本体・カメラ側のケーブル含む）
