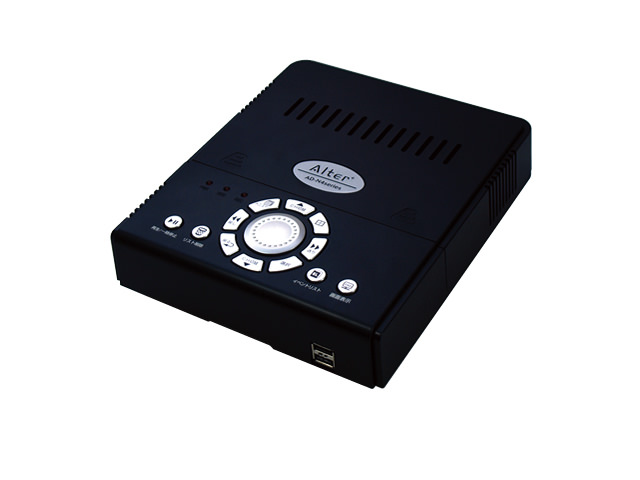

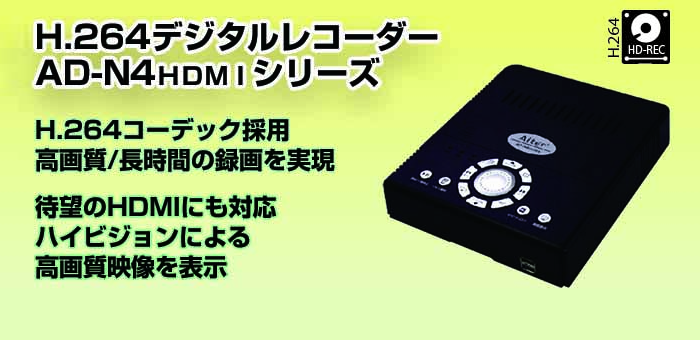

AD-N4HDMI | 製品情報

HDMI端子搭載モデル

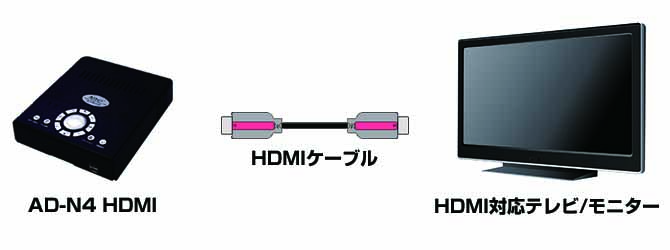

お手持ちのハイビジョンTVに接続(HDMI)して1080p(1920X1080)の高画質で映像を表示。
地デジ対応(2K)のハイビジョンTVへHDMI接続することで、鮮明な映像が表示可能です。すでにお手持ちの地デジテレビをモニターとして利用できるので経済的、スペース的にもお得です。
※カメラ表示部はカメラ画素数に依存します。
(例:30万画素数のカメラを接続→カメラ映像部は30万画素相当で表示。)
※録画解像度は各カメラ辺りD1(704X480)相当が最大値となります。

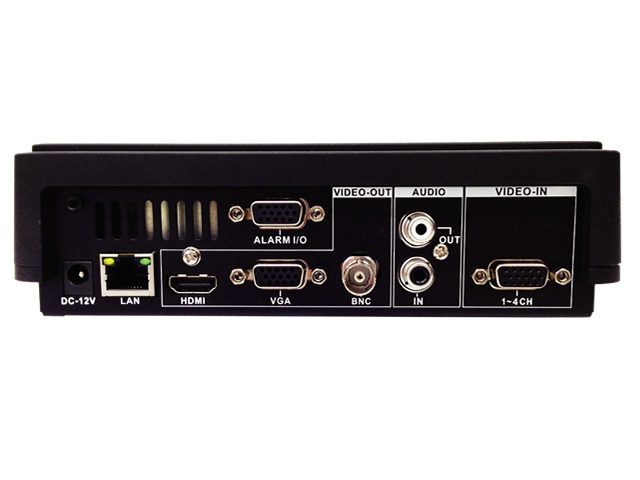

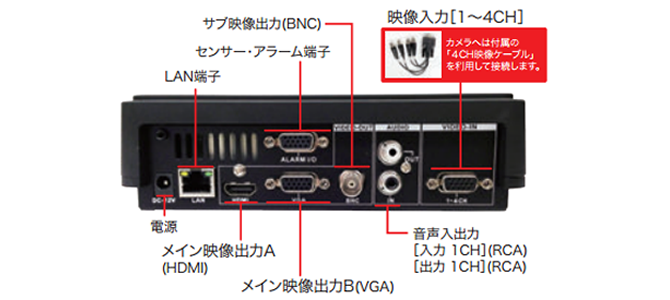

バックパネル

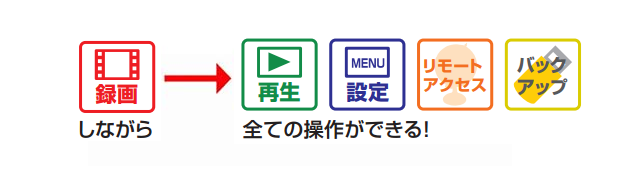

録画を止めずに全ての操作が可能。

録画を行いながら、再生/ネットワーク/バックアップ/各種設定動作が同時に行えるクアッドプレックス機能を搭載。映像再生中や設定変更中も取りこぼし無く24時間の映像記録が可能です。

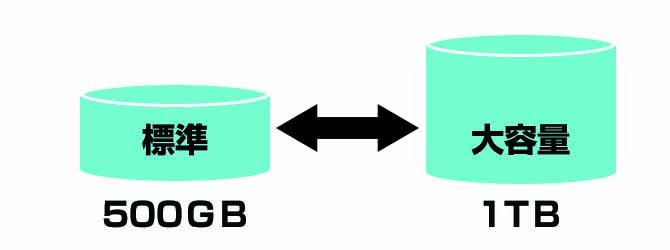

選べるハードディスク容量

多様化するニーズに合わせハードディスク容量を選択可能。
「予算重視で映像は1週間位いあればいい。」「万が一の為に1ヶ月は記録を残したい。」
予算と録画条件に応じて、500GBまたは1TBの2種類からお選び頂けます。

記録時間の目安
記録設定　　　　　　　　　　　　　　　　　　　　　

録画解像度	704X480
フレームレート	15FPS
カメラ台数	1台

※工場出荷時の設定を基にしています。

記録可能時間の目安　

HDD容量	画質
HDD容量	1 (長時間)	3 (標準)	5 (高精細)
500GB	100.2日(2406h)	34.7日(832h)	10.9日(263h)
1TB	200.5日(4812h)	69.4日(1665h)	21.9日(527h)

※カメラを複数接続した場合、録画時間はカメラ台数で割った数値になります。
※録画時間は映像の内容によって変わりますので目安としてご参考ください。(h/時間)

操作しやすい

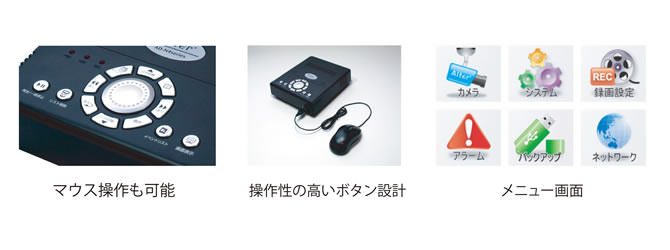

本体には大き目の操作ボタンとジョグダイヤルを装備。文字サイズも大きくし日本語表示にすることで操作性が向上しました。付属のUSBマウスを挿せばマウス操作も可能に。カーソルを移動してクリックするだけで操作できます。メニュー画面は、オリジナルGUIで構成され、見やすく操作時のレスポンスも軽快。設定変更もカンタンに行え直感的に操作可能です。

リモートアクセス

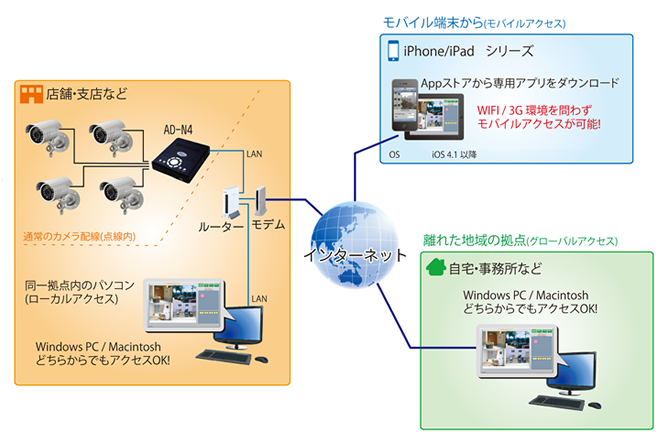

モバイル機器からのアクセスに対応し対応ブラウザも拡張 InternetExplorerやSarfariといったブラウザを利用して遠隔地からカメラ映像が確認できるリモートアクセス機能を搭載。
同一の事業所内や全く離れた場所のＰＣからインターネット経由でアクセスし映像確認ができます。リモートアクセス時はライブ映像だけでなく録画映像の再生や記録データのバックアップも可能です。

ご注意:ご利用にはインターネット環境の整備/設定が必要です。ローカル/グローバルアクセス共に設置拠点側ルーターのポート設定が必要です。グローバルアクセスをご利用頂く為には、拠点側のグローバルIPの固定もしくはＤＤＮＳサービスの利用、光回線等の高速インターネット回線が必要になります。詳細についてはお問い合わせ下さい。

▲ページTOPに戻る

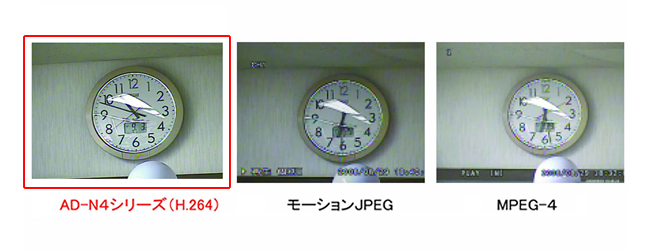

H.264コーデックで高品質の録画

H.264は低いデータ容量で高品質の映像を記録することが可能です。
録画解像度も[704X480][704X240][352X240]pixelの3種類を選択可能。従来機よりも最高解像度が向上し、長時間向けの解像度設定も可能になりました。
　　　　　　

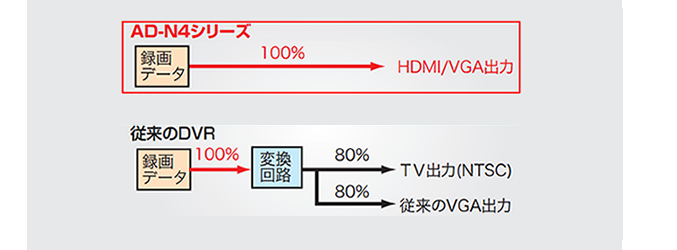

従来のDVRでは録画データをTVモニター用に変換することで画質の劣化が発生していました。
AD-N4 HDMIシリーズはデジタル録画回路から直接入力されるので映像の劣化は有りません。

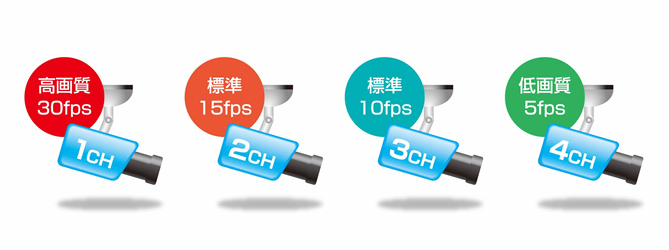

カメラごとに画質とフレームを設置可能

接続されたカメラごとに画質とフレームレートを設定可能です。
重要な地点は高画質、高フレームで、来客確認程度に使用したい地点は画質を下げてＨＤＤを節約。など、複数の録画設定を1台で補うことができます。

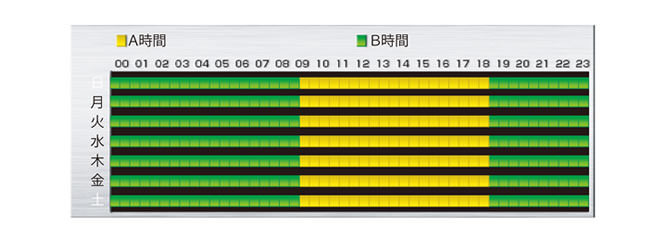

1週間/30分単位のスケジュール設定

録画のスケジュールは1週間を30分単位で設定可能。
朝晩で録画のＯＮ／ＯＦＦを設定したり、設定時間ごとに画質を変えることが可能です。
※スケジュール設定は、A時間/B時間の2タイプを設定可能です。同時に3種類以上の録画設定をすることはできません。

検索再生


かんたん映像再生日時を指定する"日時指定再生"とイベントリストを選択する"リスト再生"どちらも簡単な操作で映像再生が可能です。		検索しおりで再検索がはやい再生中にボタン1つでイベントリストに現在位置を追加できます。この機能を利用すれば2回目以降はイベントリストからすぐに再生可能です。メモした日時を再び入力するわずらわしい作業が不要になります。

イベントリストが充実

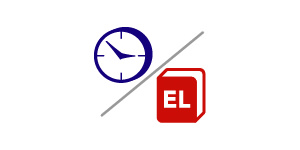

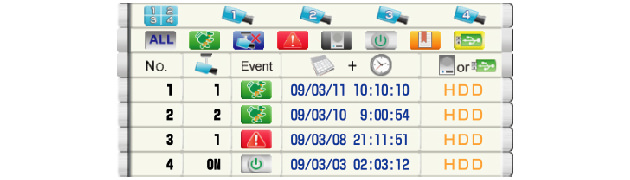

過去の状況を一目で確認できるイベント機能が充実。アラーム/モーションの発生履歴だけでなく電源のON/OFF、時刻の更新なども記録に残ります。

アラーム記録

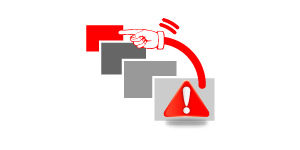

プリアラーム機能ミドルクラス以上のDVRに搭載されていたプリアラーム機能を搭載。アラーム発生時に3～10秒(自動調節)さかのぼって映像記録が行われます。		モーション検知録画画面上に映った動体の動きを検知して自動で録画を行います。検出エリアは30X44(1320マス)、感知設定も100段階で調整可能で設置箇所にあわせて設定可能です。

バックアップ

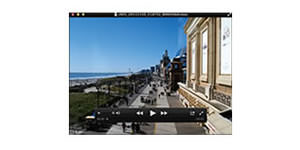

重要記録はＵＳＢメモリーへ記録された映像は時刻とＣＨを指定してＵＳＢメモリにバックアップ可能です。重要なデータや証拠として提出したいデータの抜き出しがすぐに行えます。		バックアップデータはパソコンで再生可能バックアップしたデータはクイックタイムプレーヤーを利用してパソコン上で再生可能です。(.mov形式)

信頼性

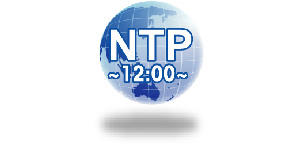

正確な時刻に自動補正 NTPサーバーを利用した時刻補正機能を搭載。 LANケーブルをつなぎインターネットに接続すれば定期的に時刻補正が行われ、時刻ズレがほぼなくなります。		停電時も安心の保護回路停電時など突然電源供給が絶たれた場合、組み込まれた保護回路機能が働きデータの損失を防ぎます。また電源復旧時には自動で自己診断を行い通常状態に戻ります。 ※データ消失を１００％保障するものでは有りません。電源供給が無い場合は録画はされません。

▲ページTOPに戻る

システム
OS	Animated GUI
マルチプレックス	Pentaplex（ライブ/録画/再生/ネットワーク/バックアップ）
メニュー表示原稿	日本語他全21ヶ国語を搭載
映像表示
表示方式	NTSC/PAL(自動識別機能付き)
映像入力	4CH BNC-J ※付属ケーブル利用(本体側:D-Sus15ピン)
映像出力端子	HDMI/VGA/BNC(サブ:出力)
映像出力サイズ	HDMI:1920X1080 /1280X720 VGA:1920X1080 /1680X1050 /1280X1024 /1024X768 BNC(サブ):800X600(50or60Hz)
ビデオロス検知	各チャンネル入力に搭載
モーション検知	各チャンネル入力に搭載
プレビュー解像度	各チャンネルに最大720X480pixel
プレビューフレーム	120フレーム/秒
カメラ画質調整	各チャンネル毎に調整可能(輝度/コントラス/色合い/彩度)
シーケンス	1～255秒で設定可能(1→2→3→4)
画面表示	4分割/各チャンネル表示
表示色	1600万色
音声
入力	RCA-JX1
出力	HDMIまたはRCA-JX1
録画
圧縮方式	H.264 エンハンスト
圧縮レート	300:1
解像度	704X480、704X240、352X240
画質設定	5段階(30FPS設定時は画質4まで)
フレームレート	各CH 2･3･5･7.5･10･15･30/秒
録画方式	通常/モーション/センサートリガー
スケジュール設定	1週間分を30分単位で設定可能
プリアラーム録画	2～10秒(オート)
上書き録画	ON/OFF設定可能
再生
検索方法	日時指定/検索しおり
操作	再生/早送り/巻き戻し/一時停止
早送り速度	3段階(x5/x15x60)
記録装置
内臓ハードディスク	1TB
ハードディスクタイプ	SATAx1台最大4TBまで対応
外部ストレージ	ハードディスク最大4TBまで対応
バックアップディバイス	USBディバイス最大32GBまで
動体検出
検出エリア	各チャンネル30X44でマスク設定が可能
感度設定	100段階
アラーム
入力	8ch(NOまたはNC)
入力端子	専用ターミナルブロック(本体側:D-Sus15ピン)
出力	1CH TTL3.3V
ブザー	内臓ブザー
検出トリガー	カメラ断線/動体検出/センサー入力
イベントリスト	最新の8192件を記録
ネットワーク
Ethermet	10/100base
リモートブラウザ	IEブラウザ
リモート解像度	ブラウザ側画面サイズ1024X768pixel以上を推奨
リモート操作	ライブ/再生/バックアップ/パラメータ設定
再生ビットレート	自動設定または10段階のユーザー設定/td>
音声	-
プロトコル	PPPoE/DDNS/DHCP
リモート接続数	1
PTZコントロール
接続端子	付属ターミナルブロック(本体側:D-Sus15ピン)
対応プロトコル	Peico P/Honey Well/SystemAV/Eastel/Lilin/Peico D/ Elitar/Panasonic/Eyeview/TOA/HI SHARP/VIDO AT
信頼性
システム回路	自動復旧・自己診断機能(電源復旧時)
時計	内臓クロック(月差+-50～100秒) NTPクライアント機能(インターネット環境必須)
防塵フィルタ	-
HDD交換	ホットスワップ対応
アクセス権限	ローカル2段/ネットワーク3段(パスワード保護)
内臓ファン	1個
外形寸法
外形寸法	190WX230LX55H
重量	約1kg(HDDを除く)
電力
電源	DC12V 2.5A(専用ACアダプター)
消費電力	最大24W
動作温度範囲	5～40℃
月々の電気代	約397円
認証	PSE/FCC/CE

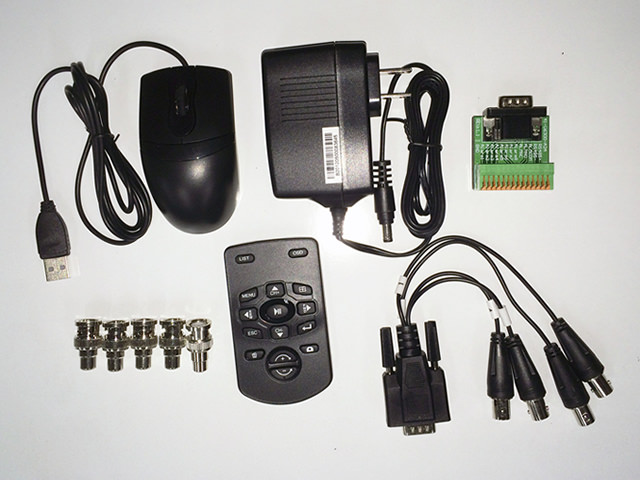

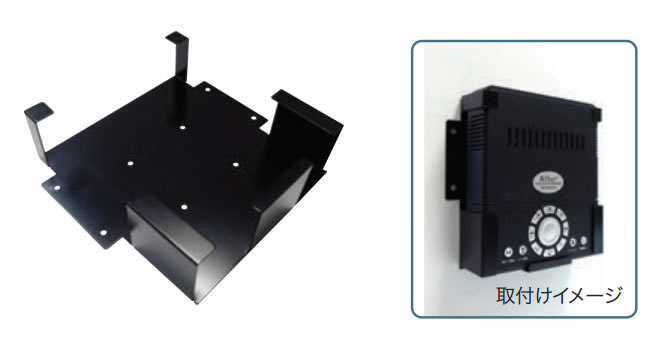

パッケージ内容

    1. AD-N4本体 X1
    2. USBマウス X1
    3. ACアダプター X1
    4. ターミナルブロック(センサー・アラーム用) X1
    5. BNC-RCA変換コネクタ X5
    6. リモコン X1
    7. 4CH映像ケーブル X1
    8. 取扱説明書 X1

※付属品の外観や仕様は改良の為予告なく変更する場合があります。
