製品情報>AT-6130

出荷完了品(在庫なし)

出荷完了品(在庫なし)
  • 型式:AT-6130
  • 価格:オープンプライス
  • JANコード4560270960740
  • 月々の電気代:約65円




最大30コマ/秒の滑らか映像のかんたん無線カメラ

セットアップなしすぐ使える!! 自分で出来ます。
※写真はイメージです

最大2セットまで使用可能。(カメラ単体の増設はできません)

AT-6130は最大2セットまでの使用を推奨しております。
-ご注意-
   同一機器( 特にカメラ側) の近接利用はできません。

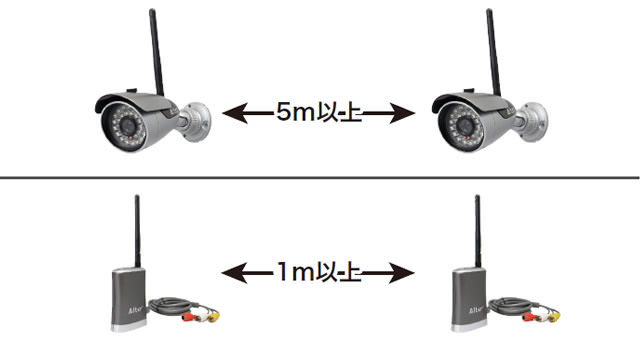

【カメラ同士5m 以上】【受信機同士1m 以上】の間隔をあけて設置してください。

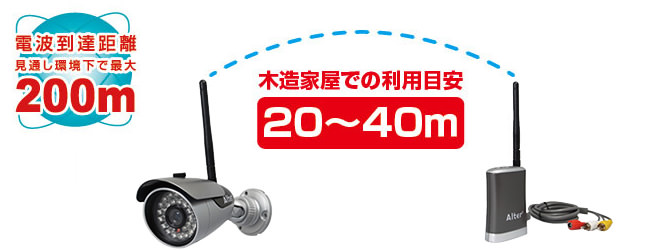

最大200mの電波到達距離

電波送信距離は障害物のない見通し環境下で、最大200m。
木造家屋でのご利用の場合、20~40mを目安としてご利用頂けます。

-電波受信可能か確認したい場合-
AT-6130はご自宅や建物内でご利用の場合、「コードレス電話」「無線LAN」等の無線機器と概ね同じ程度の受信状況となりますので事前の確認目安としてご参考ください。
※詳細については当社までお問い合わせください。

-電波が通りにくい建物-
コンクリートやへーベル材等の壁面をまたぐ場合、電波がほとんど飛ばない恐れがあります。状況によっては完全に利用出来ない場合もございます。

以下の建築物の場合、電波が飛ばない恐れがあります。
 ビル マンション 学校等の施設 窓の少ない建物 地下室等


-電波送信距離について-
本製品に記載の電波到達距離は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっております。
実際に製品を使用した場合と結果が異なる場合があります。

-他の無線機器への影響、同製品を複数セットでご利用頂く場合-
設置箇所で無線LAN や他の2.4GHz 帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。
当社製無線システムを同一箇所や近距離間で複数セットご利用の場合、電波帯域に制限があるため最大2セットまでの使用を 推奨しております。

防水+音声+夜間撮影の強力トリプルタッグ

従来通りの気密性の高いボディ(IP65相当)に防水型の集音マイクを搭載。
雨さらしの屋外環境下でも映像と音声を同時に確認。
周囲が暗くなると搭載された明るさセンサーが自動で働き、夜間撮影モードに切り替わります。夜間撮影時は最大で約5mの撮影(赤外線撮影)が可能です。
さらに、AT-6130は赤外線をカットするデイ&ナイトフィルターも搭載。
昼間の撮影時、太陽光に含まれる赤外線をカットして昼間映像の変色を抑えます。
昼夜を問わず、周囲の状況把握がより行いやすくなりました。

-夜間撮影について-
※周囲が暗すぎる等の設置環境によっては5m以内であってもうまく撮影が出来ない場合があります

切替式デイナイトフィルターを搭載。クラス初!

切替式デイナイトフィルターを搭載しておりますので、
昼間の撮影時は赤外線をカットしますので、変色が少なくなります。
※写真はイメージです

夜間は赤外線撮影に自動切替。

夜間はフィルターの自動切替で赤外線撮影。
ニーズの多い5m先を付近を安定撮影します。
輪郭がキレイに撮影できます。
※写真はイメージです

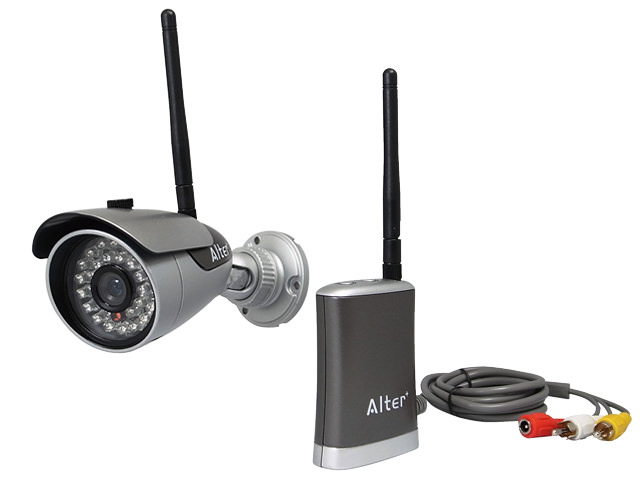

必要なものが1つのパッケージ!!オールインワン。

カメラ本体、無線受信機、無線アンテナ、ACアダプター、
必要なものがすべてパッケージの中に入っています。
※取付けに必要な工具はご用意ください。(プラスドライバー等)

▲ページTOPに戻る

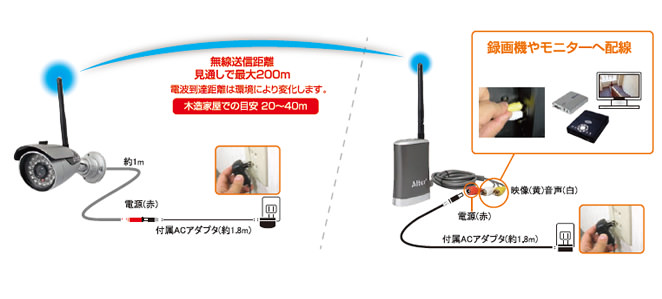

設置配線イメージ

電源配線について

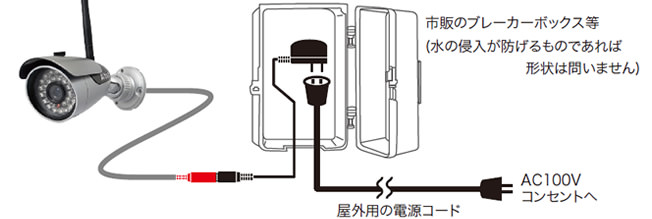

電源が屋外になってしまう場合

“コンセントが近くにない”または”形状が合わずうまく差し込み出来ない”などで設置できない場合は、市販の”屋外用の電源コード”等を利用してカメラの近くまでAC100Vコンセントを用意してください。
その際、コンセントとACアダプターの連結部分が屋外に露出してしまう場合は市販のブレーカーボックス等を用いて水の浸入が無いように保護してください。

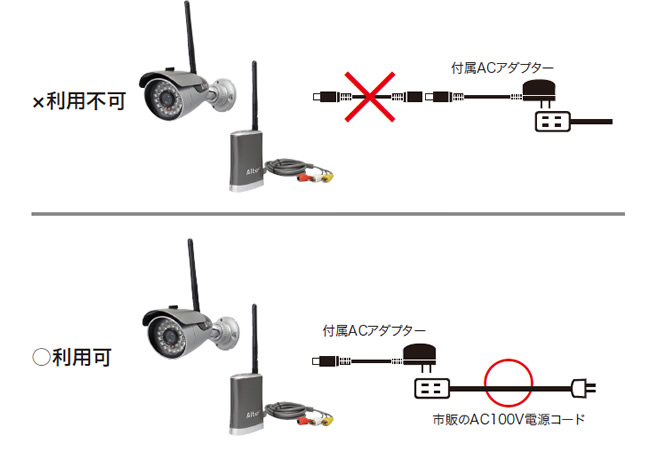

電源の延長方法
ご注意:カメラとACアダプター間の電源ケーブル延長はできません

電圧降下が発生する為、本機はDC側の電源延長ができない仕様となっております。 電源の延長の際は、AC100V側のコンセント電源を延長タップ等でご用意ください。 お客様のご理解のほど宜しくお願い申し上げます。

同一機器の近接利用について

最大2セットまでの使用を推奨しております。
-ご注意-
   同一機器( 特にカメラ側) の近接利用はできません。
【カメラ同士5m 以上】【受信機同士1m 以上】の間隔をあけて設置してください。



▲ページTOPに戻る

製品仕様


カメラ
センサ形式 1/4型CMOS
有効画素数 30万画素 (640X480)
レンズ 3.6mm f2.0
音声出力 ○(内蔵マイクより集音)
画角(視野角) 水平:53°  垂直:41°
最低被写体照度 0Lux (赤外線撮影時)
赤外線投光距離 最大5m (LED30個)
保護等級 IP65相当 (防水構造)
電源出力端子 DC-J (赤)
受信機
出力端子 映像:RCA-P(黄) 音声:RCA-P(白) 電源:DC-J(赤)
アンテナ端子 SMA-R-P オリジナル (専用アンテナを接続)
映像出力解像度 640x480 (VGA)
受信登録数 1台 (カメラ増設不可)
保護等級 非防水
無線技術情報
使用周波数帯 2.4GHz帯 (2408MHz~2468MHz)
変調方式 FSK
スペクトラム拡散 周波数ホッピング方式
データレート 4Mbps 最大
映像化方式 MPEG-4
映像遅延 最大2秒
出力フレームレート 最大30FPS
アンテナ利得 3dBi (標準付属品)
通信距離 最大200m (見通し)
その他
動作温度範囲 -10~+45℃ (カメラ/受信機共に)
消費電流 カメラ:330mA(最大)受信機:130mA(最大)
消費電力 カメラ:2W 受信機:1.5W
電源・電圧 DC 12V 0.5A 専用アダプター (カメラ/受信機共に)
外形寸法(mm) カメラ:W60xH64xD178mm 受信機:W23xH88xD65mm
質量(本体) カメラ:約300g 受信機:約125g
月々の電気代* 約65円(24時間x30日)
*2014 年4 月現在の東京電力の電力量料金(1kWh=25.91 円)から算出。契約内容や電力会社、月の電気使用量により実際の単価とは異なります。

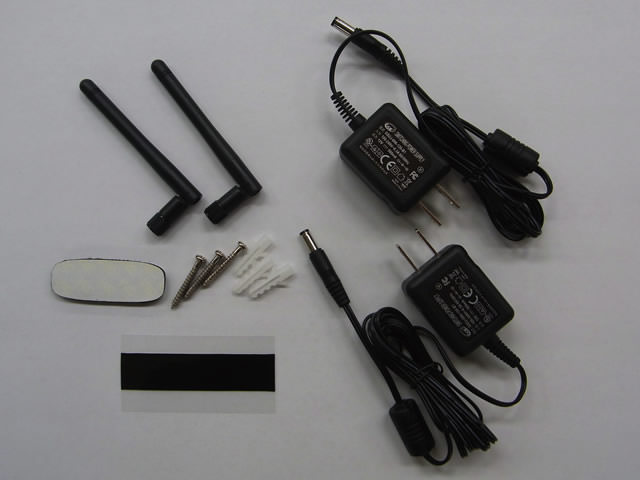

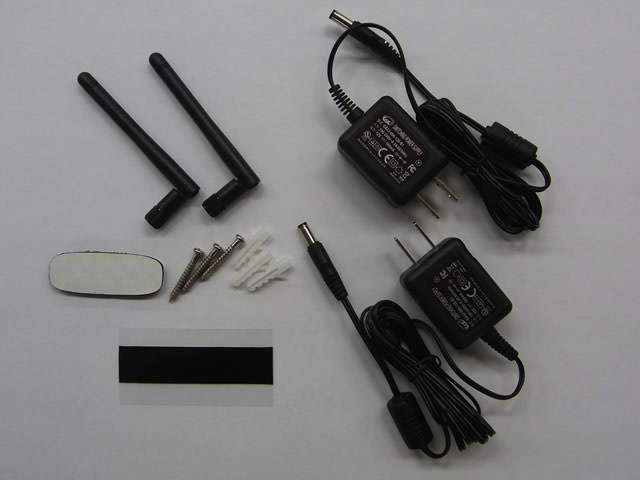

パッケージ内容

  1. 無線カメラ
  2. 無線受信機
  3. 無線アンテナ
  4. ACアダプター(DC12V 0.5A)
  5. 受信機固定用マジックテープ
  6. 自己融着テープ
  7. 取付けネジセット
  8. 取扱説明書(保証書含む)

※付属品の外観や仕様は改良の為予告なく変更する場合があります。

▲ページTOPに戻る

ダウンロード

下記の使用許諾条件をよくお読みになり当サービスをご利用ください。
使用許諾条件

製品カタログ A4 両面 [PDFファイル]
ダウンロード (2.4MB)
※別ウィンドウで開きます


取扱説明書[PDFファイル]
ダウンロード (3.4MB)
※別ウィンドウで開きます ▲ページTOPに戻る

別売オプションのご案内

■カメラ延長ケーブル
付属のケーブルで長さが足りない場合にお使いください

AL-05 (5m)
価格: オープンプライス
JAN:4560270960351
5mの延長ケーブルです
AL-10 (10m)
価格: オープンプライス
JAN:4560270960375
10mの延長ケーブルです

■アンテナ高利得アンテナ
付け替えるだけで受信の感度がアップします。

ANT-01
価格: オープンプライス
JAN:4560270960290
