AT-8801

92万画素のハイビジョン映像

当社無線カメラ史上最高の92万画素(720p)のカメラモジュールを搭載。ハイビジョン映像のまま無線送信を実現しました。
※映像はJPEG圧縮されるので映像劣化します。

実際のカメラ映像

昼の映像

夜の映像

設置環境によって映りは異なりますので映像は目安としてご参考ください。

モニターは見やすい7インチタッチパネル液晶

タッチパネル仕様の7インチモニタを採用。タッチパネルなので操作したい場所をタッチして直観的操作が可能です。

モニターは録画機能を搭載（microSDカード録画）

受信機モニターにマイクロSDカードを挿入すれば、受信したカメラ映像をそのまま録画することが可能です。microSDカード(8GB)を同梱しています。

最大200mの電波到達距離

電波送信距離は障害物のない見通し環境下で、最大200ｍ。
木造家屋でのご利用の場合、20～40mを目安としてご利用頂けます。

-電波到達距離について-
見通し距離とは、遮蔽物が全くない環境を示します。実際の設置環境では、住宅内に設置するため、建物や壁の材質、枚数などで電波到達距離が変わります。コンクリートやヘーベル材等の壁面をまたぐ場合、電波が飛ばない恐れがあります。また、設置箇所で無線LANや他の2.4GHz帯の無線機器を利用している場合、いずれかの電波環境が悪くなる場合があります。
当社製無線システムを同一箇所や近距離間で複数セットご利用の場合は、電波環境に制限があるため最大２セットまでの使用を推奨しています。

-電波受信可能か確認したい場合-
AT-8801はご自宅や建物内でご利用の場合、「コードレス電話」「無線LAN」等の無線機器と概ね同じ程度の受信状況となりますので事前の確認目安としてご参考ください。詳細については当社までお問い合わせください。

※ビル・マンション・学校等の施設、窓の少ない建物、地下室等の建築物の場合、電波が飛ばない恐れがあります。

※本製品に記載の電波到達距離は、当社が行った見通し環境でのテスト結果に基づいた動作確認距離となっております。実際に製品を使用した場合と結果が異なる場合があります。

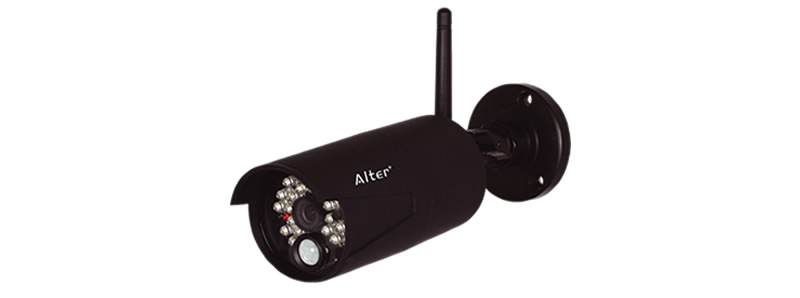

無線カメラは壁面と天井に取付可能。

AT-8801は取付け金具（ブラケット）の向きを変えることで壁面にも天井にも取付けができます。

防水+音声+夜間撮影の強力トリプルタッグ

気密性の高いボディ(IP66相当)に防水型の集音マイクを搭載。雨さらしの屋外環境下でも映像と音声を同時に確認します。
周囲が暗くなると搭載された明るさセンサーが自動で働き、夜間撮影モードに切り替わります。夜間撮影時は最大で約7ｍの撮影(赤外線撮影)が可能です。

▲ページTOPに戻る

システムイメージ

本製品を赤外線(熱)センサー機器の近くで使用した場合、本製品からの赤外線(熱)の影響で双方の機器が正常に動作しない可能性がございます。本製品と赤外線(熱)センサーを近接設置する場合は少なくとも0.3m以上の間隔を開けた上で双方の機器に影響(誤動作)がないことを確認の上、設置してください。

電源配線について

カメラとACアダプター間の電源ケーブル延長はできません

電圧降下が発生する為、本機はDC側の電源延長ができない仕様となっております。電源の延長の際は、AC100V側のコンセント電源を延長タップ等でご用意ください。

カメラを増設される際のご注意点

複数台のカメラを近接させての利用はできません。
同一の場所でカメラが2台以上になる場合は5m以上の間隔をあけて設置してください。

▲ページTOPに戻る

製品仕様

カメラ側
センサ形式	1/4型CMOS
有効画素数	92万画素
内蔵マイク	有
水平画角(視野角)	HD：60° / VGA：50°
最低被写体照度	0Lux(赤外線撮影時)
赤外線投光距離	最大7ｍ(LED20個)
保護等級	IP66相当
出力フレームレート	最大30fps
人感感知距離	5m以内（検知角120°）
材質	アルミ合金
動作温度範囲	-10～+45℃
アンテナ	SMA-R
消費電流	400mA
電源アダプター	9V 800mA
外形寸法	φ60XD127.5mm
重量	405g
無線技術情報
使用周波数帯	2.4GHz帯(2408MHz～2468MHz)
変調方式/干渉制御	GFSK/FHSS
スペクトラム拡散	周波数ホッピング方式
データレート	4M bits
映像方式	MPEG-4
通信距離	最大200m(見通し)
通工事設計認証	R 201-140152
モニター
モニター	7型LCD (800X480)
外部映像出力	なし
電源アダプタ	DC5V 2A
内蔵バッテリー	有(連続稼働最大2.5時間)
消費電流	最大1500mA(充電時)
分割表示	1/2/4
動作温度範囲	-0～+40℃
保護等級	非防水
LAN端子/Wifi	有り/無し
外形寸法	W198xH130xD28.2mm(アンテナ収納時)
質量	約435g
録画機能
記録媒体	microSD/microSDHC/microSDXC
ファイル形式	FAT32
最大容量	128GB
録画解像度	1280X720(HD)/680X480(VGA)(各カメラ個別設定)
録画方式	スケジュール/モーション検知/マニュアル
記録フレームレート(自動切替)	7～8fps/15fps(HD) (15fps/30fps(VGA))
4カメラ同時録画	可
上書き録画	ON/OFF選択可
再生方式	モニター再生/PC再生
遠隔映像確認
使用可能機器	iPhone/iPad/Android
画像解像度	Hight1280X720/Medium 640X480/Low 320X240
専用アプリ	iHomeCam

パッケージ内容

    1. 無線カメラ「AT-8811Tx」 x1
    2. 受信機モニター「AT-8821Rx」 x1
    3. カメラ用AC アダプタ(DC9V 0.8A) x1
    4. モニター用AC アダプタ(DC5V 2A) x1
    5. LAN ケーブル x1
    6. microSD カード（8GB・動作確認用) x1
    7. 六角レンチ x1
    8. カメラ用無線アンテナ x1
    9. 自己融着テープ x1
    10. 取付けネジセット x1
    11. 取扱説明書(保証書含む) x1

※付属品の外観や仕様は改良の為予告なく変更する場合があります。
